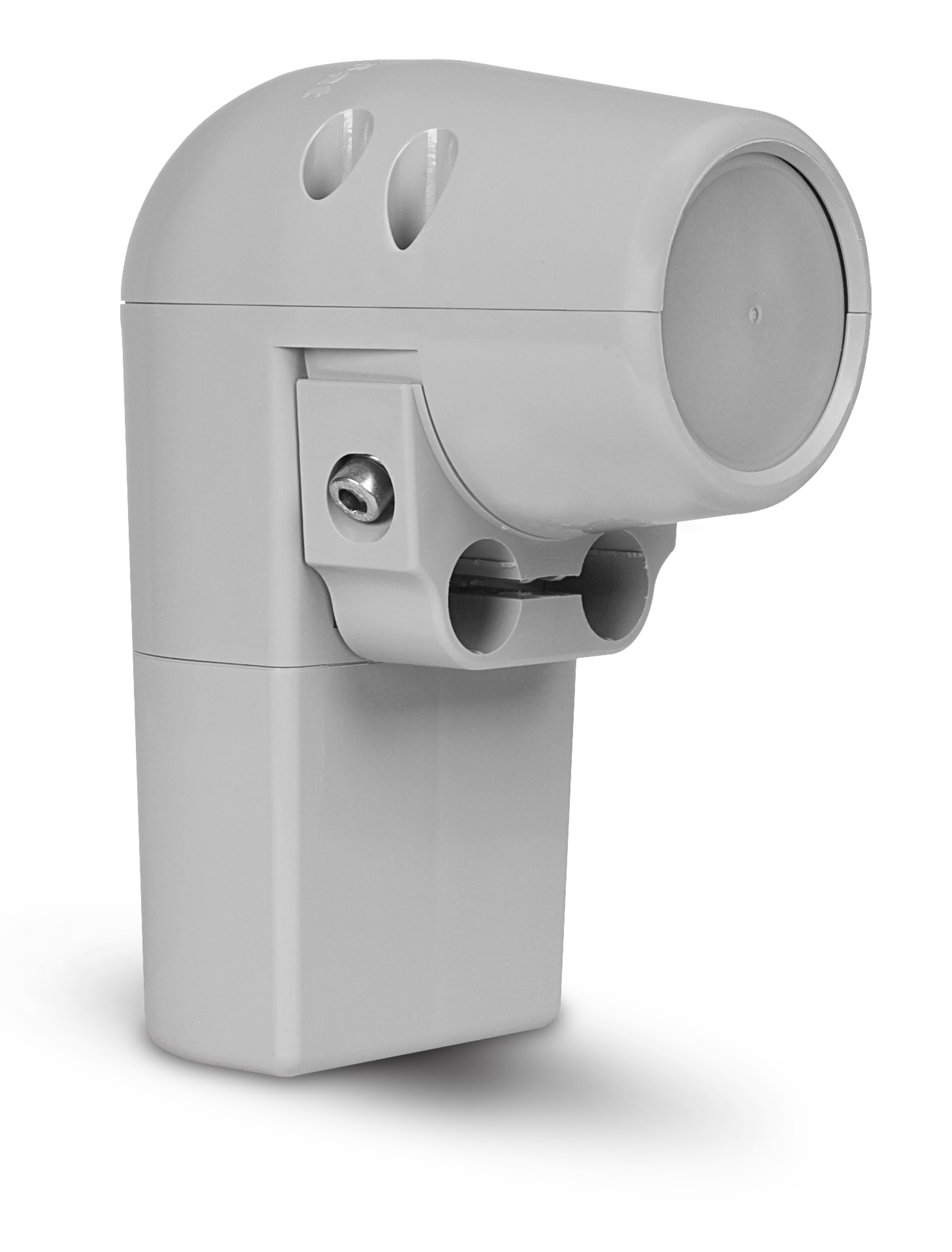

UNYSAT Universal-Quattro-Switch-LNB
Digital-LNB für den Vier-Teilnehmer-Empfang
| EAN | Farbe | Art.-Nr. | Gewicht (Karton) | Gewicht (Gerät) | Gerät (BxHxT) | Karton (BxHxT) |
|---|---|---|---|---|---|---|
| 4019588089808 | Grau | 0000/8980 | 500 g | 440 g | 7,5 x 13 x 17,5 cm | 10 x 22,5 x 19 cm |
| Top-Ausstattung |
|---|
|
| Umgebungsbedingungen Betrieb |
|---|
| Luftfeuchtigkeit: 10 ... 90 % |
| Umgebungstemperatur: -30 ... 60 °C |
| Lokal Oscillator |
|---|
| Low-Band: 9,75 GHz |
| High-Band: 10,6 GHz |
| Genauigkeit: ± 1 MHz |
| Temperaturdrift: ± 3 MHz |
| Phasenrauschen: -75 dB Carrier/Hz @10kHz |
| LNB-Steuerung |
|---|
| Vertikal: 16 ... 19 V |
| Horizontal: 11,5 ... 14,5 V |
| Bandumschaltung: 22 kHz |
| Ausgangsfrequenzbereich |
|---|
| Low-Band: 950 ... 1.950 MHz |
| High-Band: 1.100 ... 2.150 MHz |
| Eingangsfrequenzbereich |
|---|
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Technische Daten |
|---|
| Ausgänge: 4 |
| Feedaufnahme: Für SATMAN |
| Impedanz: 75 Ω |
| Anschluss-Typ: F-Buchse |
| Verstärkung: 52 ... 65 dB |
| Rauschmaß |
|---|
| Rauschmaß: 0,6 dB |
| Stromversorgung |
|---|
| LNB-Spannungsversorgung: 11,5 ... 19 V |
| Stromverbrauch: max. 190 mA |
| Lieferumfang |
|---|
Testurteile UNYSAT Universal-Quattro-Switch-LNB
Note: sehr gut | 92,1%
SATVISION (04/2011)
