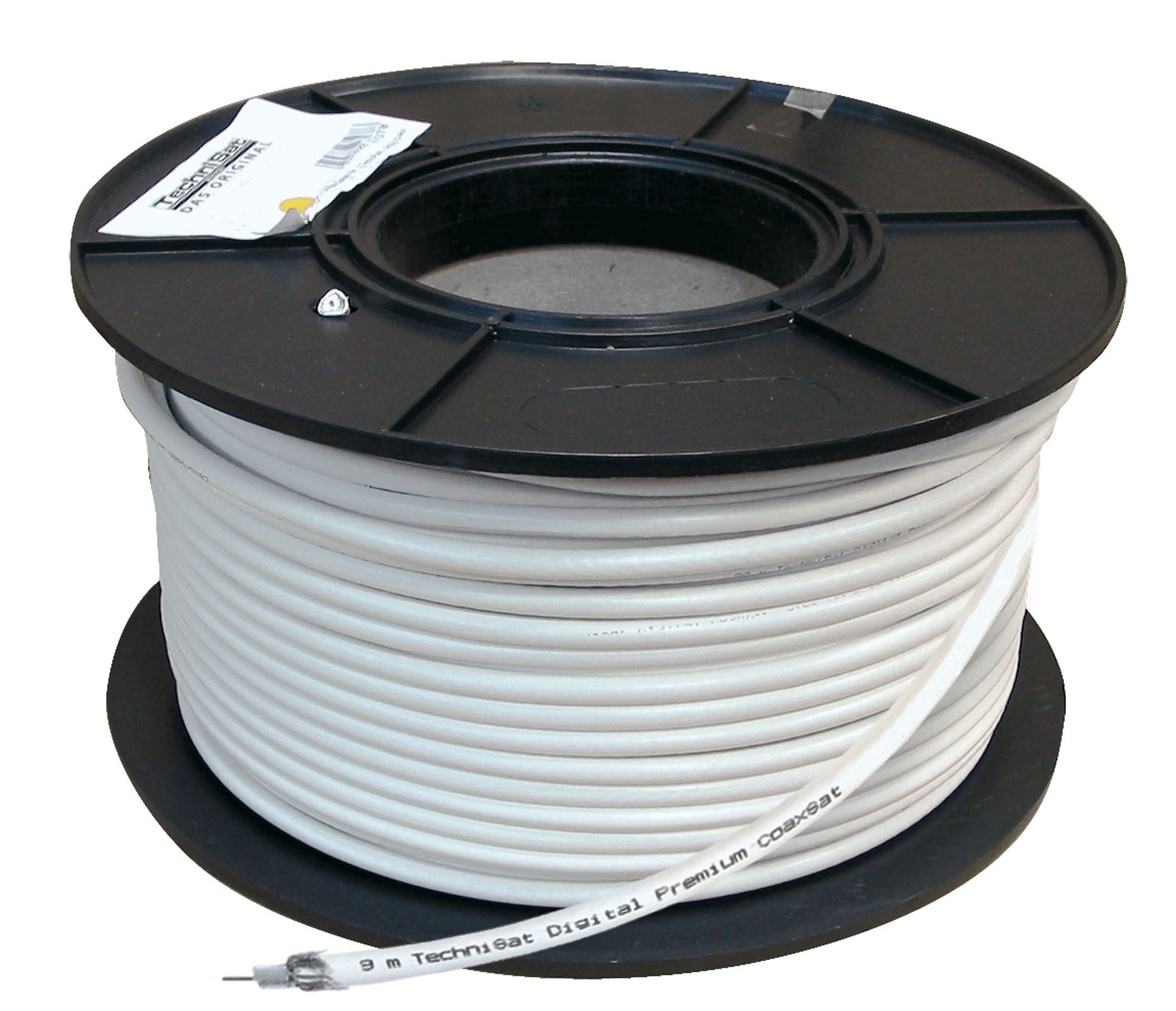

120 dB Premium Kabel
4-fach geschirmtes RG-6 Koaxkabel mit Metermarkierung für Sat, BK, DVB-T und Internet
| EAN | Farbe | Art.-Nr. | Gewicht (Gerät) |
|---|---|---|---|
| 4019588131064 | weiß | 0001/3106 | 5,9 kg |
| 4019588531062 | weiß | 0005/3106 | 29,7 kg |
| Abschirmung |
|---|
| 30 - 470 MHz: ≥ 130 dB |
| 470 - 1800 MHz: ≥ 120 dB |
| 1800 - 2450 MHz: ≥ 110 dB |
| Dämpfung |
|---|
| 5 MHz: 1,7 dB/100m |
| 10 MHz: 2,3 dB/100m |
| 25 MHz: 3,4 dB/100m |
| 45 MHz: 4,4 dB/100m |
| 65 MHz: 5,3 dB/100m |
| 100 MHz: 6,7 dB/100m |
| 200 MHz: 9,3 dB/100m |
| 450 MHz: 14,1 dB/100m |
| 800 MHz: 18,4 dB/100m |
| 1000 MHz: 22,2 dB/100m |
| 1350 MHz: 25 dB/100m |
| 1750 MHz: 29,6 dB/100m |
| 2050 MHz: 33,3 dB/100m |
| Gleichstromwiderstand |
|---|
| Innenleiter: 19 mO/m |
| Außenleiter: 9,5 mO/m |
| Transferimpedanz |
|---|
| 5 MHz: ≤ 1,5 mO/m |
| 30 MHz: ≤ 0,2 mO/m |
| Technische Daten |
|---|
| Impedanz: 75 Ω (± 3) |
| Innenleiter Durchmesser: 1 mm (18AWG) |
| Innenleiter Material: Cu blank (OFC) |
| Isolation: Zell-PE |
| Durchmesser Dielektrikum: 4,6 mm (± 0,1) |
| Außenleiter: 1 x Alu-Folie doppelt kaschiert und geklebt + 2 x Cu-Geflecht Sn 24 x 3 x 0.12 mm + 1 x Alu-Folie doppelt kaschiert |
| Mantel: PVC, weiß |
| Durchmesser übermantelt: 7 mm (± 0,2) |
| Biegeradius: ≥ 50 mm |
| Kopplungswiderstand: ≤ 1,5 mO/m @ 5 MHz |
| Kapazität: 55 pF |
| Verkürzungsfaktor: 0,85 |
| Schirmungsmaß: typ. 120 dB ≙ Klasse A+ |
| Rückflussdämpfung |
|---|
| 5 - 30 MHz: ≥ 31 dB |
| 30 - 65 MHz: ≥ 33 dB |
| 65 - 470 MHz: ≥ 30 dB |
| 470 - 1800 MHz: ≥ 28 dB |
| 1800 - 2450MHz: ≥ 28 dB |
| Lieferumfang |
|---|
