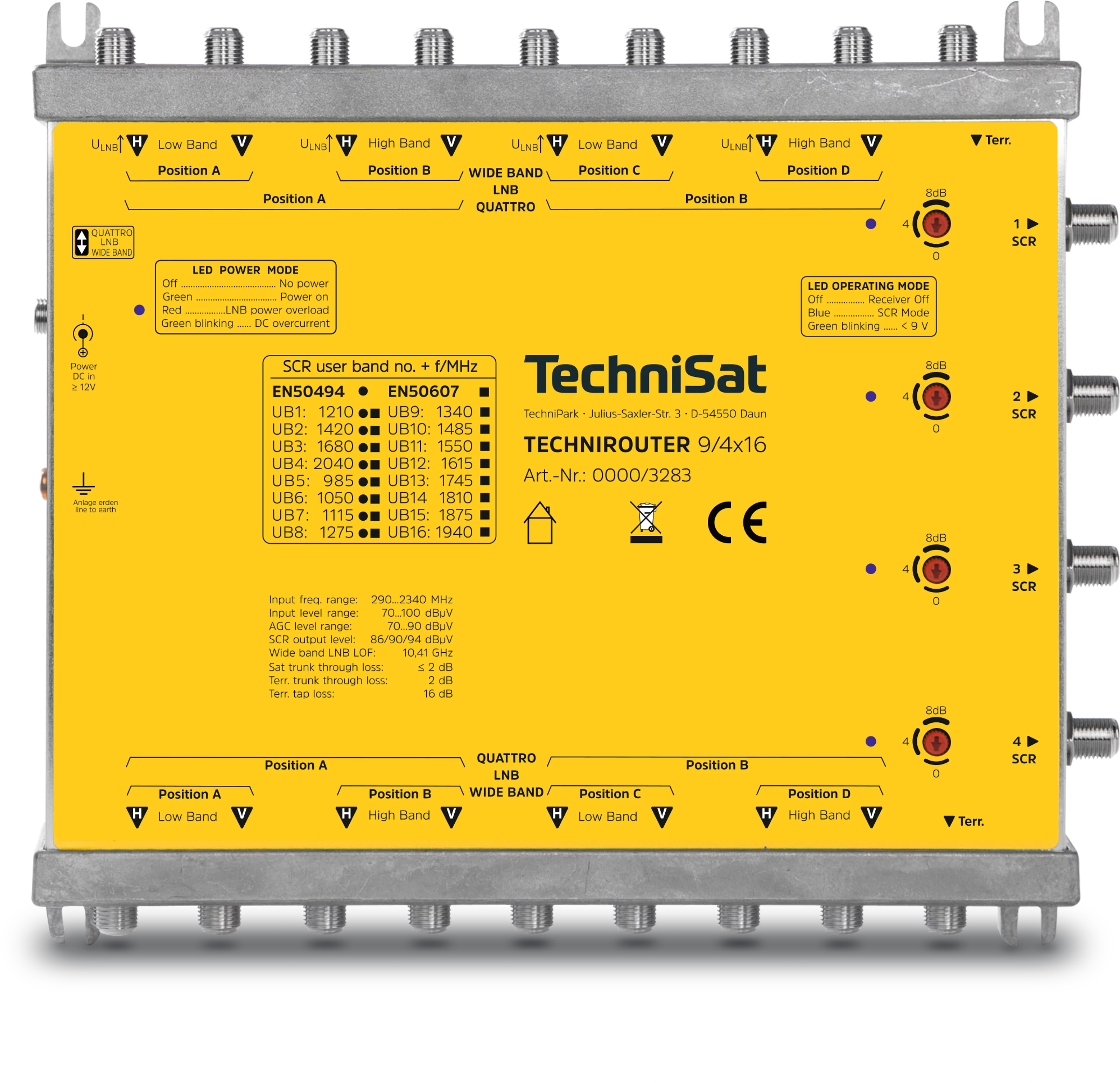

TECHNIROUTER 9/4x16
Verteilung von 4 Satelliten (8 SatBlöcke) auf vier Kabelstränge für je 16 Teilnehmer
| Farbe | EAN | Art.-Nr. | Gewicht (Karton) | Gewicht (Gerät) | Gerät (BxHxT) | Karton (BxHxT) |
|---|---|---|---|---|---|---|
| silber/gelb | 4019588032835 | 0000/3283 | 1,3 kg | 1,01 kg | 21 x 4 x 18,7 cm | 22 x 5 x 26,5 cm |
| Umgebungsbedingungen Betrieb |
|---|
| Luftfeuchtigkeit: 10 ... 75 % |
| Umgebungstemperatur: -25 ... 45 °C |
| LNB-Steuerung |
|---|
| Stromaufnahme: max. 500 mA |
| Allgemeine Merkmale |
|---|
| Top-Ausstattung: 64 Teilnehmer an vier Kabeln |
| Top-Ausstattung: SCR-Protokoll gemäß EN50494 und EN50607 |
| Top-Ausstattung: 4 Orbitpositionen - Umschaltbarer Quattro-/Wide-Band-LNB Betrieb |
| Top-Ausstattung: Automatische Verstärkungsregelung (AGC) |
| Top-Ausstattung: SCR-Pegel einstellbar |
| Durchgangsdämpfung |
|---|
| Sat: ≤ 2 dB |
| Terrestrik: ≤ 2 dB |
| Einkabelausgang |
|---|
| Ausgangsfrequenzbereich: 5 ... 2.150 MHz |
| Anzahl der Ausgangskanäle: 4x 16 |
| Frequenz der Ausgangskanäle: 1210, 1420, 1680, 2040, 985, 1050, 1115, 1275, 1340, 1485, 1550, 1615, 1745, 1810, 1875, 1940 MHz |
| Frequenz Sat: 950 ... 2.150 MHz |
| Frequenz Terrestrik: 5 ... 790 MHz |
| Ausgangspegel Sat: ≤ 90 dBµV typ. |
| Empfangsbereich |
|---|
| Terrestrik: 5 ... 862 MHz |
| Sat: 290 ... 2.340 MHz |
| Entkopplung |
|---|
| Stämme: ≥ 30 dB |
| Technische Daten |
|---|
| Sat-Eingänge: 8 |
| Terrestrische-Eingänge: 1 |
| Anzahl Kabelanschlüsse: 4 |
| Teilnehmer pro Kabel: 16 |
| Verstärkung |
|---|
| Sat: 0 ... 30 dB AGC gesteuert |
| Terrestrik: -16 dB bezogen auf Eingang |
| Rückkanal: -16 dB |
| Stromversorgung |
|---|
| Nennspannung: 230 V |
| Frequenz: 50 Hz |
| Netzteil: extern DC 12V/2,0A |
| Stromverbrauch: 80 mA @13V, je Einkabelausgang |
| Lieferumfang |
|---|
| TECHNIROUTER 9/4x16, Bedienungsanleitung, Steckernetzteil |
