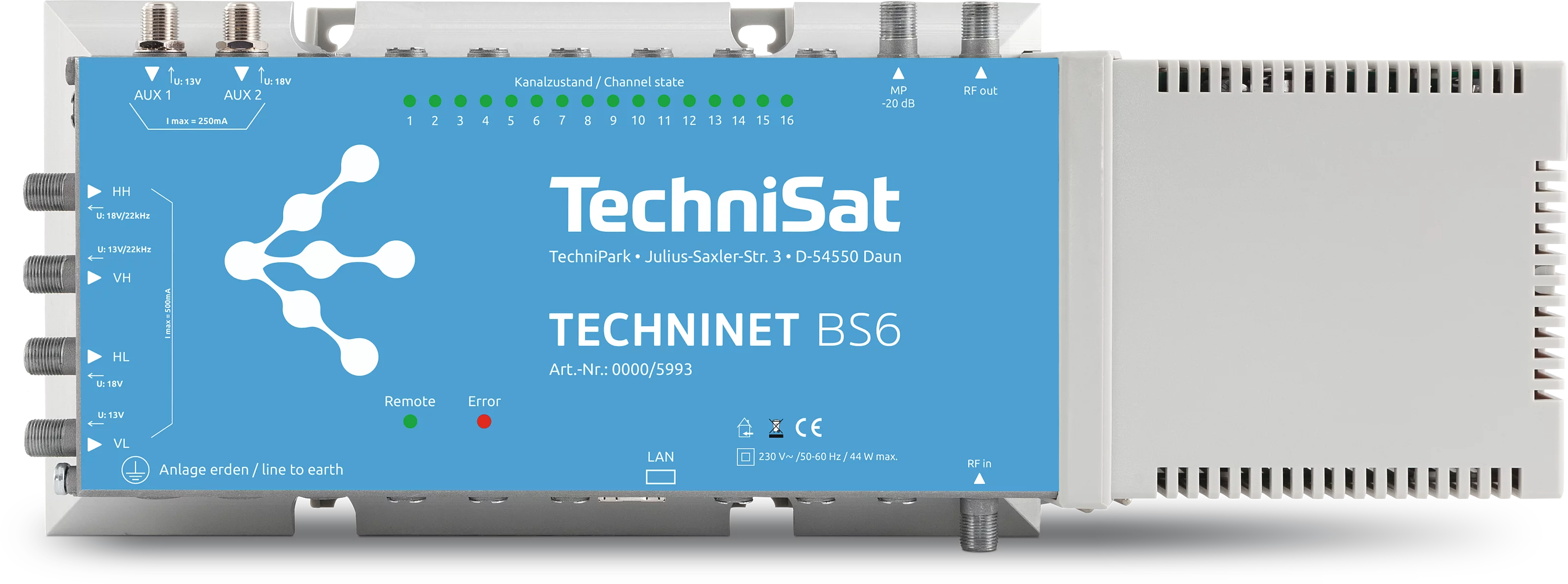

TECHNINET BS6

TECHNINET BS6

Digitale 16-fach Kompaktkopfstation - DVB-S(2) / DVB-C
Farbe EAN Art.-Nr. Gewicht (Karton) Gewicht (Gerät) Gerät (BxHxT) Karton (BxHxT)
silber/blau 4019588059931 0000/5993 3,11 kg 2,81 kg 37,5 x 7 x 13,5 cm 44 x 9 x 15,5 cm
Top-Ausstattung
  • Stand-Alone-Kopfstelle mit 16-fach DVB-S(2) Frontend und 16 DVB-C-konformen Ausgangskanälen (unabhängig einstellbar)
  • Herausragende Ausgangswerte durch Direktumsetzung als FPGA-Lösung
  • 4 Sat-ZF-Eingänge mit DiSEqC 1.0-Funktionalität für Sat-Multischalter und 2 zusätzliche Sat-ZF Eingänge
  • Spannungsversorgung für LNB
  • Alle wichtigen Übertragungs-Parameter sind mit der Web-Schnittstelle einstellbar
  • Fernwartung und -konfiguration per Web-Schnittstelle
  • Umfangreiche Basisband-Signalverarbeitung mit z. B. Programmfilter-Funktionalität, NIT, LCN
  • Hohe Energieeffizienz - nur 1,81 W pro Kanal
  • Wartungsfrei und geräuschlos durch lüfterfreies Design
  • 2 Kopfstationen kaskadierbar - 32 DVB-C Ausgangskanäle
Umgebungsbedingungen Betrieb
Umgebungstemperatur: -10 ... 50 °C
Luftfeuchtigkeit: 10 ... 75 %
LNB-Steuerung
Vertikal: 13 V
Horizontal: 18 V
Bandumschaltung: 22 kHz
Stromaufnahme: max. 750 mA (in Summe)
DiSEqC: 1 (Sat.-Pos. (A/B/C/D))
DVB-C-Ausgang
Modulation: 16-, 32-, 64-, 128-, 256-QAM
Symbolrate: 3,5 ... 7,2 Mbaud
MER: Typ. 45 dB (256-QAM, mit Equalizer)
Frequenzbereich: 45 ... 862 MHz
Ausgangspegel: 90 dBµV je Träger, einstellbar
Nebenwellenunterdrückung: > 50 dB
Signalausgang: F-Buchse
Ausgangsimpedanz: 75 Ω
Rückflussdämpfung: ≥ 14 dB
Konfiguration, Überwachung
Netzwerkanschluss: RJ45, Ethernet, 100BaseT, TCP/IP
Tuner (DVB-S2)
DVB-S2 Demodulator: EN 302 307
Demodulation: 8PSK, QPSK
Symbolraten: 2 ... 45 Mbaud
Roll off factor: 0,35
FEC Block Size: 64 kB
FEC Code rate (LDPC): 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Outer coding (BCH): GF(2^16), t=8, 10, 12
Tuner (DVB-S)
DVB-S Tuner: 16 Stück
DVB-S Demodulator: EN 300 421
Demodulation: QPSK
Symbolraten: 2 ... 45 Mbaud
Roll off factor: 0,35
FEC Code rate: 1/2, 2/4, 3/4, 5/6, 6/7, 7/8
Interleaving: Convolutional; l=12
Outer coding: Reed Solomon 204, 188, T=8
SAT-ZF-Eingang / Multischalter
Frequenzbereich: 950 ... 2.150 MHz
Ein- und Ausgang: F-Buchse
Impedanz: 75 Ω
Eingangspegel: 45 ... 85 dBµV
LNB Spannungsversorgung: 13 / 18 V & 22kHz
LNB-Strom: Max. 250 mA
Stromversorgung
Nennspannung: 230 V
Frequenz: 50 Hz
Netzteil: intern
Leistung/Energiewerte
Leistungsaufnahme im Ein-Zustand: 44 W
Lieferumfang
TECHNINET BS6, Montageanleitung
