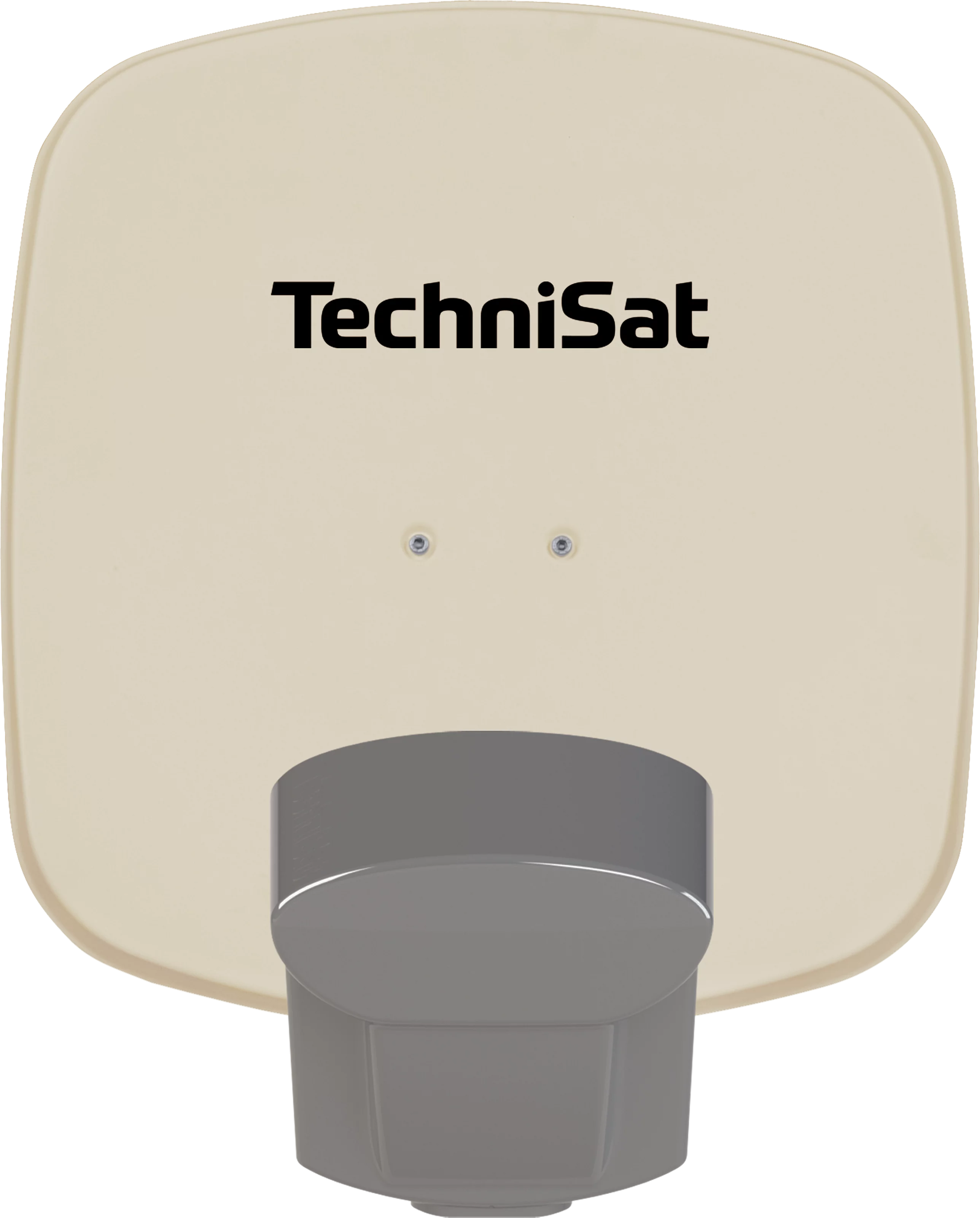

SATMAN 45 mit UNYSAT-24TN-LNB

SATMAN 45 mit UNYSAT-24TN-LNB

Set bestehend aus Sat-Antenne SATMAN 45 und UNYSAT-24TN-LNB

EAN	Farbe	Art.-Nr.	Gewicht (Karton)	Gewicht (Gerät)
4019588548244	gelb mit Smiley	1545/8824	3,9 kg	3,1 kg
4019588348240	schiefergrau	1345/8824	3,9 kg	3,1 kg
4019588448247	ziegelrot	1445/8824	3,9 kg	3,1 kg
4019588748248	polarweiß	1745/8824	3,9 kg	3,1 kg
4019588048249	beige	1045/8824	3,9 kg	3,1 kg

Top-Ausstattung
Spiegel nur 45 cm klein aus erstklassigem Aluminium (beidseitig pulverbeschichtet) Bis 24 Teilnehmer an einem Kabel Teilnehmer 1-8 arbeitet mit EN50494 oder EN50607 Ab Teilnehmer 9 wird nur mit EN50607 gearbeitet Optimal für die Dachmontage Mit Antennen-Justage-Modus Transponder 85 mit 18V Steuerung LNB mit Wetterschutzgehäuse

Lokal Oscillator
Low-Band: 9,75 GHz
High-Band: 10,7 GHz

LNB-Steuerung
Vertikal: 11,5 - 14,5 V
Horizontal: 16 - 19 V

Allgemeine Merkmale
Material: Aluminium
Materialstärke: 1 mm
Beschichtung: Beidseitig pulverbeschichtet

Ausgangsfrequenzbereich
Low-Band: 950 - 1.950 MHz
High-Band: 1.100 - 2.150 MHz

Eingangsfrequenzbereich
Low-Band: 10,7 ... 11,7 GHz
High-Band: 11,7 ... 12,75 GHz

Einkabelausgang
Ausgangsfrequenzbereich: 950 ... 2.150 MHz
Anzahl der Ausgangskanäle: 24
Frequenz der Ausgangskanäle: 975, 1025, 1075, 1125, 1175, 1225, 1275, 1325, 1375, 1425, 1475, 1525, 1575, 1625, 1675, 1725, 1775, 1825, 1875, 1925, 1975, 2025 MHz

Geeignet für
Anzahl Orbitpositionen: 1
Anzahl Teilnehmer: 24

Technische Daten
Nennmaß: 0,45 m
F/D: 0,6
Gewinn: 32,2 dBi @11,3 GHz
Offsetwinkel: 30 °
Feedaufnahme: für UNYSAT-Universal-LNB

Rauschmaß
Unterer Frequenzbereich: 1 dB max.
Oberer Frequenzbereich: 1 dB max.

Stromversorgung
Stromverbrauch: max. 350 mA @13,5 V

Lieferumfang
DigitalSat-Antenne SATMAN 45, AZ/EL-Halterung, UNYSAT-24TN-LNB (0000/8824), Schrauben, Montageanleitung
