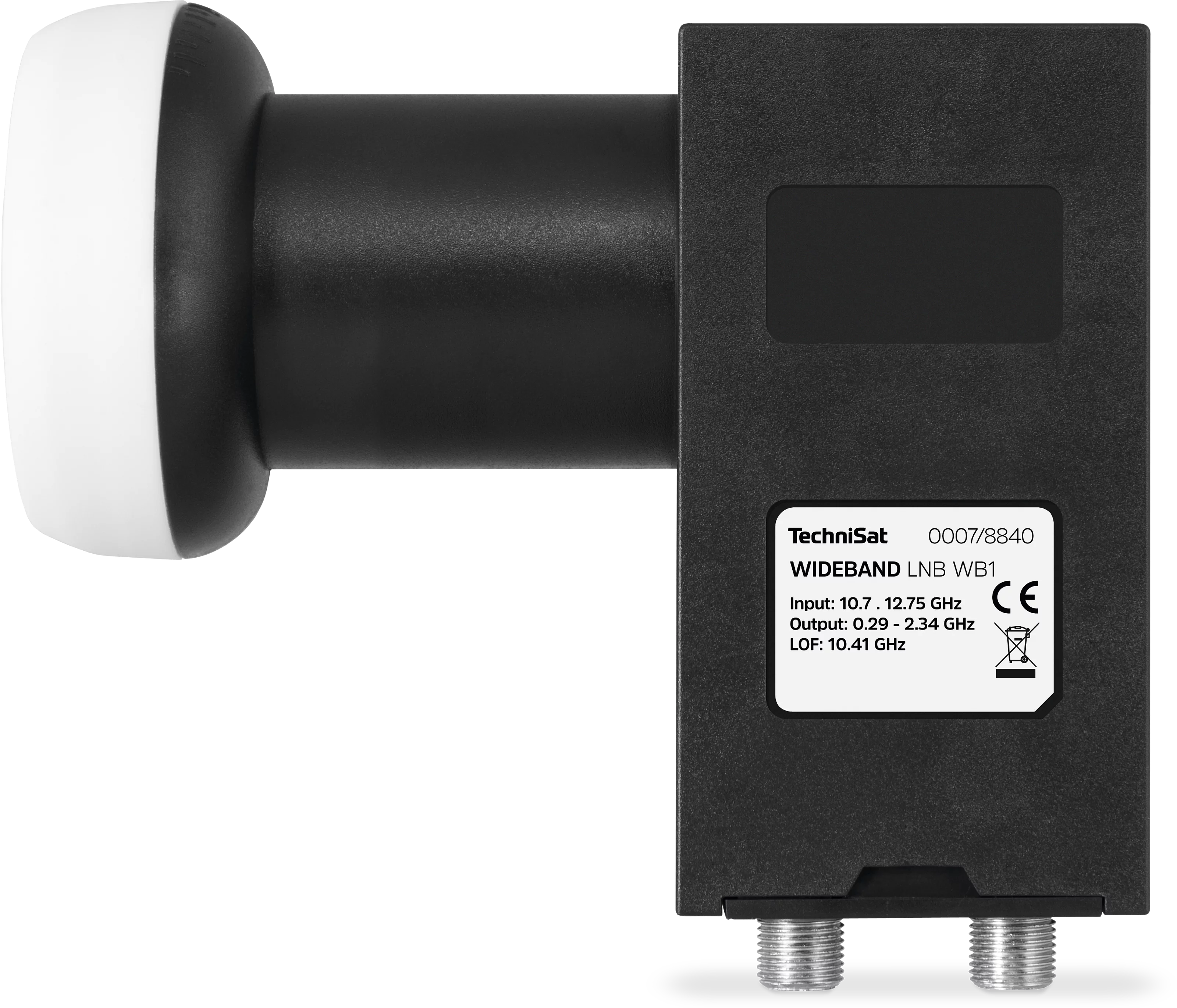

WIDEBAND-LNB
Digital-LNB für den Mehr-Teilnehmer-Empfang, Verteilung erfolgt durch TECHNIROUTER
| Farbe |
EAN |
Art.-Nr. |
Gewicht (Karton) |
Gewicht (Gerät) |
Gerät (BxHxT) |
Karton (BxHxT) |
| schwarz |
4019588788404 |
0007/8840 |
174 g |
146 g |
6 x 10 x 11 cm |
6,5 x 10,5 x 12,5 cm |
| Top-Ausstattung |
- Energiesparer - nur 70 mA Stromaufnahme
- Funktioniert ausschließlich mit TECHNIROUTER
- Neue Empfangsgeräte sind nicht notwendig da die Frequenzumsetzung im TECHNIROUTER stattfindet
|
| Umgebungsbedingungen Betrieb |
| Luftfeuchtigkeit: 10 ... 90 % |
| Umgebungstemperatur: -40 ... 60 °C |
| Lokal Oscillator |
| Low-Band: 10,41 GHz |
| High-Band: 10,41 GHz |
| Genauigkeit: ± 0,5 MHz |
| Temperaturdrift: ± 1 MHz |
| Phasenrauschen: -75 dB Carrier/Hz @10kHz |
| LNB-Steuerung |
| Vertikal: 11,5 - 14 V |
| Horizontal: 16 - 19 V |
| Ausgangsfrequenzbereich |
| Low-Band: 290 ... 1.290 MHz |
| High-Band: 1.290 ... 2.340 MHz |
| Eingangsfrequenzbereich |
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Geeignet für |
| Anzahl Orbitpositionen: 1 |
| Technische Daten |
| Ausgänge: 2 |
| Impedanz: 75 Ω |
| Anschluss-Typ: F-Buchse |
| Feedaufnahme: ø 40 mm |
| Verstärkung: 50 ... 60 dB |
| Rauschmaß |
| Unterer Frequenzbereich: 0,7 dB max. |
| Oberer Frequenzbereich: 0,7 dB max. |
| Rauschmaß: 0,1 dB typ. |
| Stromversorgung |
| LNB-Spannungsversorgung: 9 ... 19 V |
| Stromverbrauch: 70 mA @12 VDC |
