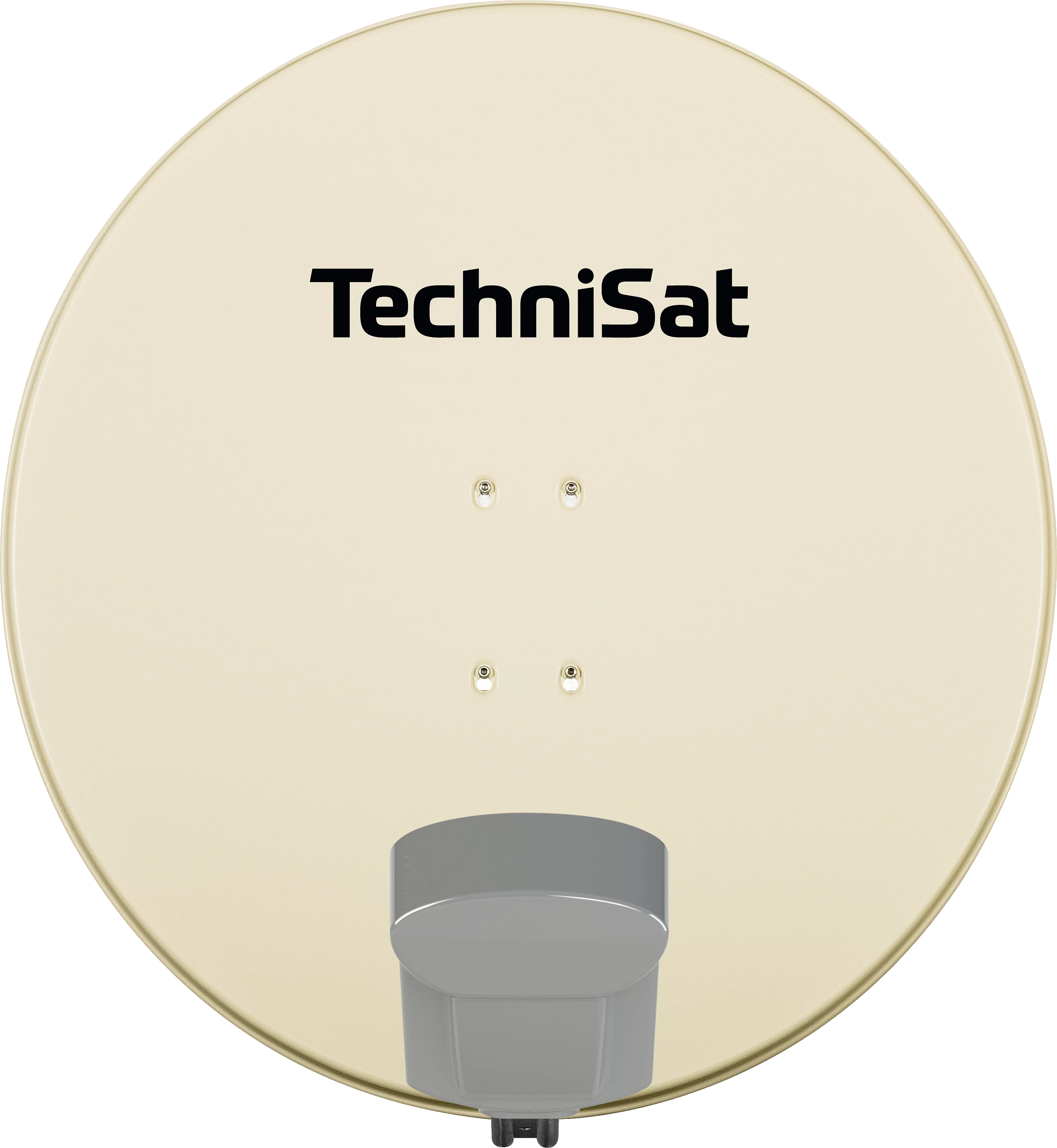

SATMAN 850 PLUS mit UNYSAT-24TN-LNB

SATMAN 850 PLUS mit UNYSAT-24TN-LNB

Set bestehend aus SATMAN 850 PLUS Antenne und TechniSat UNYSAT-24TN-LNB
EAN Farbe Art.-Nr. Gewicht (Karton) Gewicht (Gerät)
4019588788244 Polarweiß 6785/8824 8,8 kg 5,2 kg
4019588385245 Schiefergrau 6385/8824 8,8 kg 5,2 kg
4019588085244 Beige 6085/8824 8,8 kg 5,2 kg
4019588585249 Gelb mit Smiley 6585/8824 8,8 kg 5,2 kg
4019588485242 Ziegelrot 6485/8824 8,8 kg 5,2 kg
4019588285248 Tannengrün 6285/8824 8,8 kg 5,2 kg
Top-Ausstattung
  • 85 cm Spiegel aus erstklassigem Aluminium (beidseitig pulverbeschichtet)
  • Bis 24 Teilnehmer an einem Kabel
  • Teilnehmer 1-8 arbeitet mit EN50494 oder EN50607
  • Ab Teilnehmer 9 wird nur mit EN50607 gearbeitet
  • Optimal für Wand- und Dachmontage
  • Mit Antennen-Justage-Modus Transponder 85 mit 18V Steuerung
  • LNB mit Wetterschutzgehäuse
Lokal Oscillator
Low-Band: 9,75 GHz
High-Band: 10,7 GHz
Allgemeine Merkmale
Material: Aluminium
Materialstärke: 1,6 mm
Beschichtung: beidseitig pulverbeschichtet
Ausgangsfrequenzbereich
Low-Band: 950 - 1.950 MHz
High-Band: 1.100 - 2.150 MHz
Eingangsfrequenzbereich
Low-Band: 10,7 ... 11,7 GHz
High-Band: 11,7 ... 12,75 GHz
Einkabelausgang
Ausgangsfrequenzbereich: 950 ... 2.150 MHz
Anzahl der Ausgangskanäle: 24
Frequenz der Ausgangskanäle: 975, 1025, 1075, 1125, 1175, 1225, 1275, 1325, 1375, 1425, 1475, 1525, 1575, 1625, 1675, 1725, 1775, 1825, 1875, 1925, 1975, 2025 MHz
Technische Daten
Nennmaß: 0,85 m
F/D: 0,67
G/T: 17,2 dBk
Offsetwinkel: 21 °
Gewinn: 38,2 dBi @11,3GHz
Mast Ø: 65 mm max.
Feedaufnahme: für UNYSAT-Universal-LNB
Rauschmaß
Unterer Frequenzbereich: 1 dB max.
Oberer Frequenzbereich: 1 dB max.
Stromversorgung
Stromverbrauch: max. 350 mA @13,5 V
Lieferumfang
DigitalSat-Antenne SATMAN 850 PLUS, AZ/EL-Halterung, UNYSAT-24TN-LNB 0000/8824, Schrauben, Montageanleitung
