DVB-T2/PAL TM TWIN CI
Umsetzer-Karte für 2 SD-/HD-Terrestrik-Programme, in 2 analoge PAL-Programme
| EAN | Farbe | Art.-Nr. | Gewicht (Karton) | Gewicht (Gerät) | Gerät (BxHxT) | Karton (BxHxT) |
|---|---|---|---|---|---|---|
| 4019588259881 | silber | 0002/5988 | 882 g | 580 kg | 40 x 5 x 11 cm | 47 x 9 x 17 cm |
| Umgebungsbedingungen Betrieb |
|---|
| Umgebungstemperatur: 0 ... 45 °C |
| Luftfeuchtigkeit: 10 ... 90 % |
| Decoder |
|---|
| Audiodecoder: MPEG-1 Layer I, II |
| Videodecoder: MPEG-2, H.264 |
| Empfangstechnik |
|---|
| Decoder: 2 |
| Entschlüsselungssysteme |
|---|
| CI: 2x Ja |
| Tuner (DVB-S2) |
|---|
| DVB-S2 Demodulator: EN 302 307 |
| Demodulation: 8PSK, QPSK |
| Symbolraten: 2 ... 45 Mbaud |
| Roll off factor: 0,20; 0,25; 0,35 |
| FEC Code rate (LDPC): 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 |
| FEC Block Size: 64 kB |
| Outer coding (BCH): GF(2^16), t=8, 10, 12 |
| Tuner (DVB-C) |
|---|
| Eingang: F-Buchse |
| Impedanz: 75 Ω |
| Frequenzbereich: 48 ... 862 MHz |
| Eingangspegel: 45 ... 75 dBµV |
| Symbolraten: 2 ... 7 Mbaud |
| Modulation: 16-, 32-,64-, 128-, 256-QAM |
| Nyquist Roll-off: 0,15 |
| MER: > 35 dB (ohne Equalizer, 256-QAM) |
| FEC coding: 204, 188 |
| RF-Ausgangsumsetzer |
|---|
| Ausgangsfrequenz: 48 ... 860 MHz |
| Ausgangspegel: 81 ... 90 dB |
| Harmonische Produkte: ≤ -50 dB typisch |
| Rauschen: ≤ 45 dBµV typisch |
| C/N: ≥ 45 dB typisch |
| RF-Modulator |
|---|
| Modulation: CCIR PAL B/G |
| Tuner (DVB-T2) |
|---|
| Modulation: COFDM / QPSK, 16-QAM, 64-QAM, 256-QAM |
| Kanalbreite: 6, 7, 8 MHz |
| FFT mode: 1k, 2k, 4k, 8k, 16k, 32k |
| Guard interval: 1/4, 19/128, 1/8, 19/256, 1/16, 1/32, 1/128 |
| FEC: 1/2, 2/3, 3/4, 5/6, 7/8 |
| Lieferumfang |
|---|

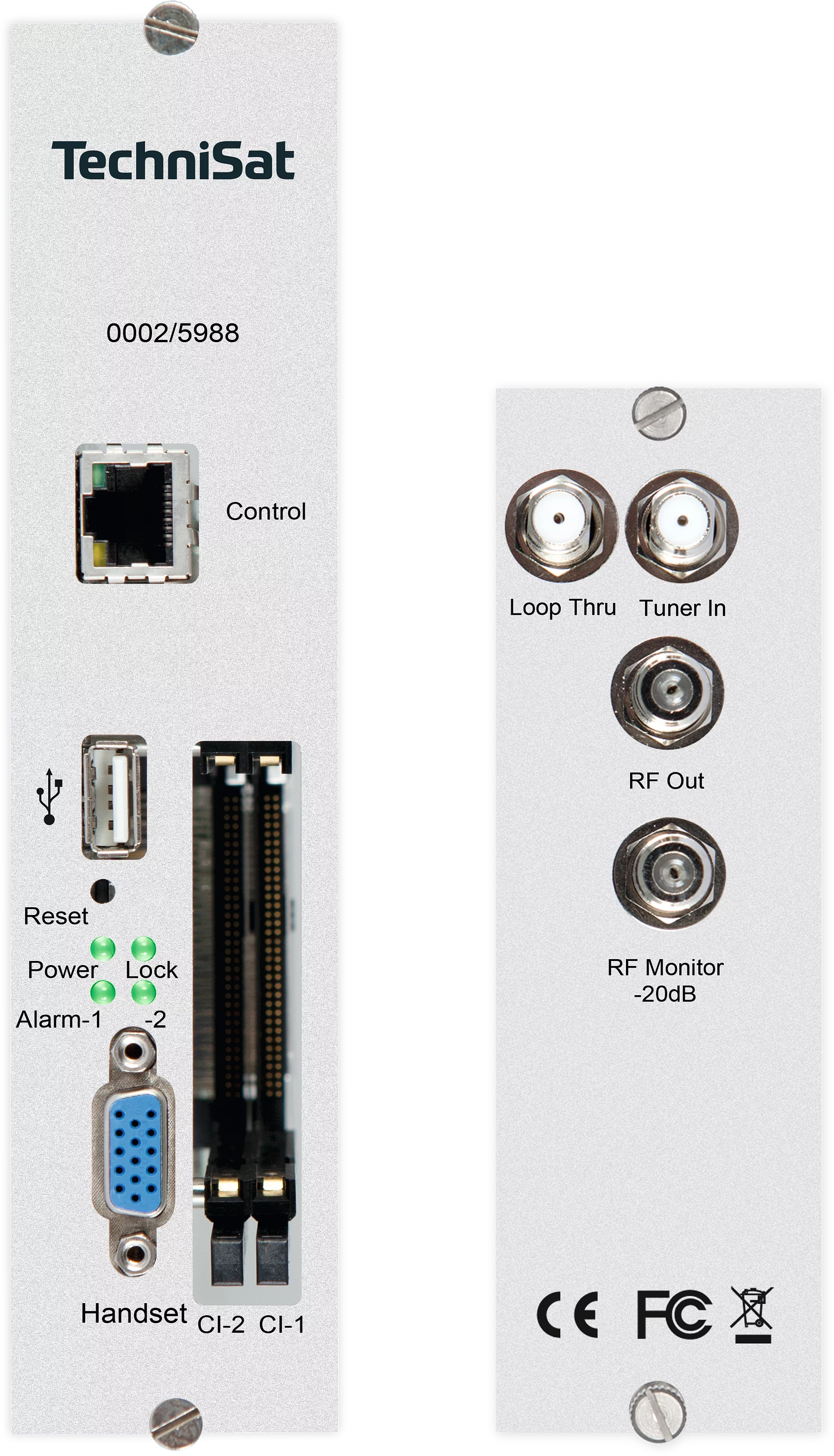

| TECHNINET DVB-T2/PAL TM TWIN CI Karte, Frontblende, Rückblende |
