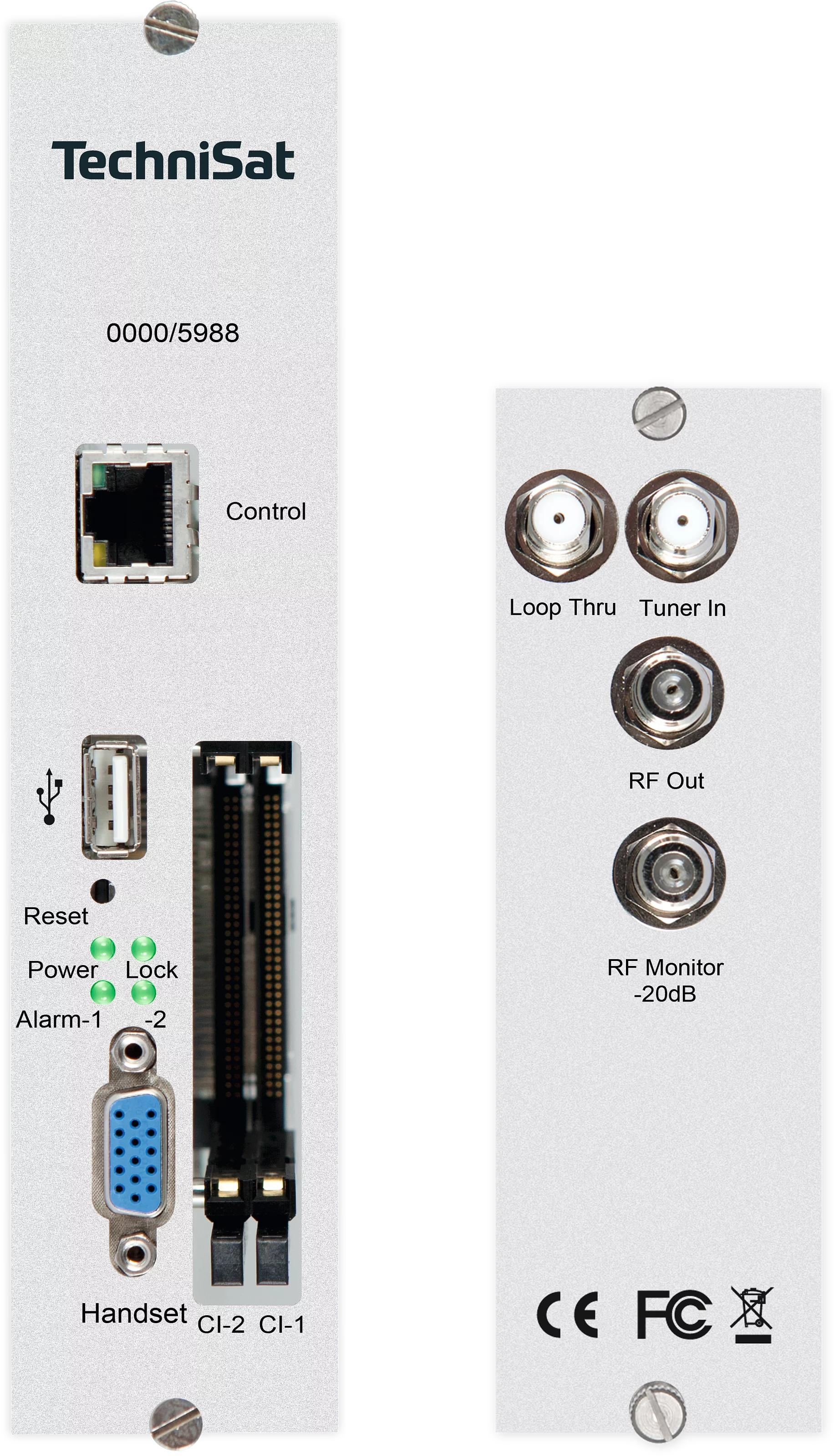

DVB-S2/PAL TM TWIN CI
Umsetzer-Karte für 2 SD/HD Sat-Programme, in 2 analoge PAL-Programme
| EAN | Farbe | Art.-Nr. | Gewicht (Karton) | Gewicht (Gerät) |
|---|---|---|---|---|
| 4019588059887 | silber | 0000/5988 | 300 g | 300 g |
| Umgebungsbedingungen Betrieb |
|---|
| Umgebungstemperatur: 0 ... 45 °C |
| Luftfeuchtigkeit: 10 ... 90 % |
| Decoder |
|---|
| Audiodecoder: MPEG-1 Layer I, II |
| Videodecoder: MPEG-2, H.264 |
| Empfangstechnik |
|---|
| Decoder: 2 |
| Entschlüsselungssysteme |
|---|
| CI: 2x Ja |
| Tuner (DVB-S2) |
|---|
| DVB-S2 Demodulator: EN 302 307 |
| Demodulation: 8PSK, QPSK |
| Symbolraten: 1 ... 45 Mbaud |
| Roll off factor: 0,20; 0,25; 0,35 |
| FEC Code rate (LDPC): 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 |
| FEC Block Size: 64 kB |
| Outer coding (BCH): GF(2^16), t=8, 10, 12 |
| Tuner (DVB-C) |
|---|
| Eingang: F-Buchse |
| Impedanz: 75 Ω |
| Frequenzbereich: 48 ... 862 MHz |
| Eingangspegel: 45 ... 75 dBµV |
| Symbolraten: 2 ... 7 Mbaud |
| Modulation: 16-, 32-,64-, 128-, 256-QAM |
| Nyquist Roll-off: 0,15 |
| MER: > 35 dB (ohne Equalizer, 256-QAM) |
| FEC coding: 204, 188 |
| RF-Ausgangsumsetzer |
|---|
| Ausgangsfrequenz: 48 ... 860 MHz |
| Ausgangspegel: 100 dB ±3 dB |
| Harmonische Produkte: ≤ -50 dB typisch |
| Rauschen: ≤ 45 dBµV typisch |
| C/N: ≥ 45 dB typisch |
| RF-Modulator |
|---|
| Modulation: CCIR PAL B/G |
| Lieferumfang |
|---|
| TECHNINET DVB-S2/PAL TM TWIN CI Karte, Frontblende, Rückblende |
