Datenblatt als PDF downloaden

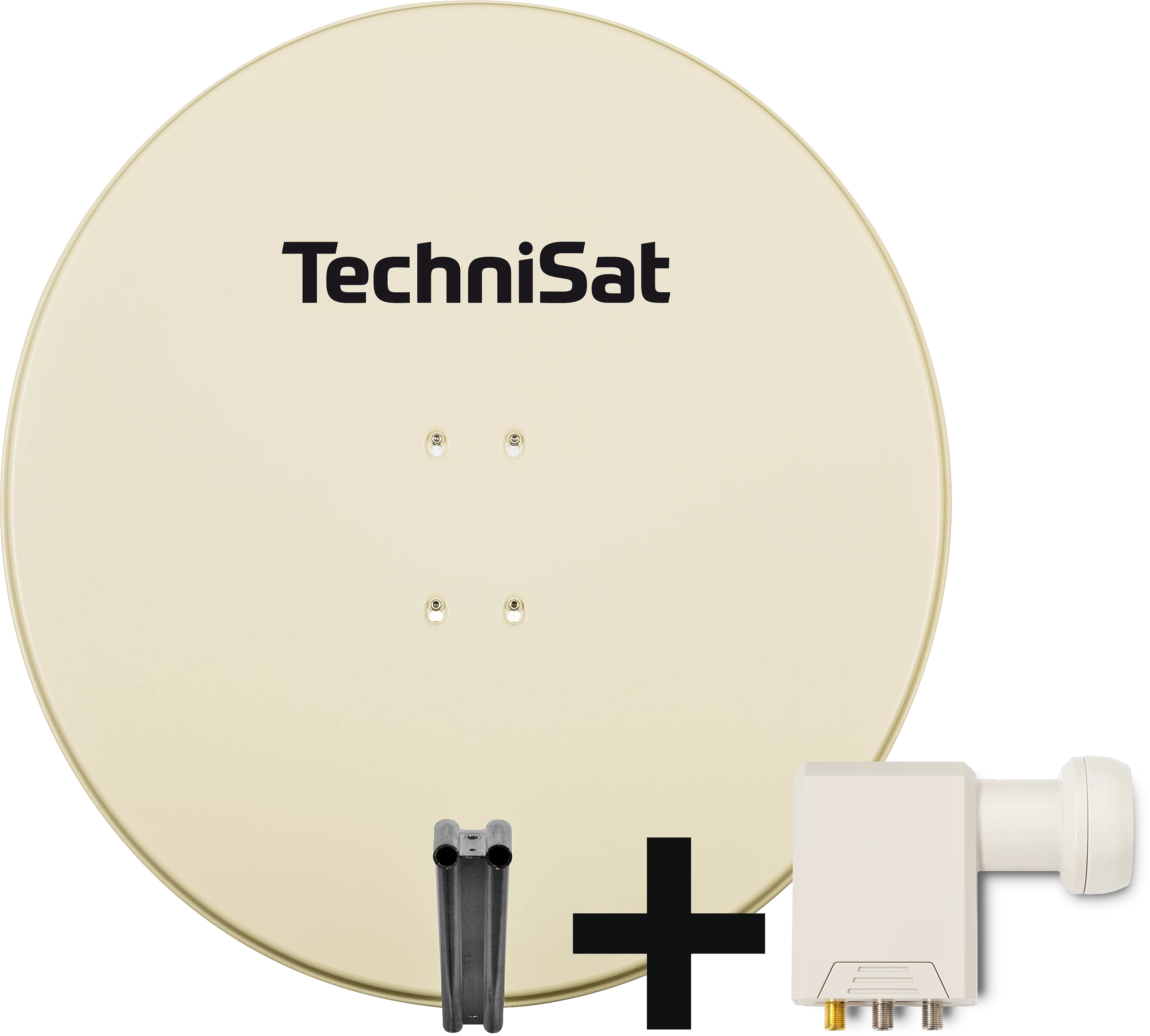

SATMAN 850 PLUS mit SCR-LNB
Set bestehend aus SATMAN 850 PLUS (Antenne) und TechniSat SCR-LNB
| EAN |
Art.-Nr. |
Farbe |
Gewicht (Karton) |
Gewicht (Gerät) |
Gerät (BxHxT) |
Karton (BxHxT) |
| 4019588785861 |
6785/8886 |
Polarweiß |
8,8 kg |
5,2 kg |
89 x 85 x 7,5 cm |
92,75 x 88 x 23,5 cm |
| 4019588085862 |
6085/8886 |
Beige |
8,8 kg |
5,2 kg |
89 x 85 x 7,5 cm |
92,75 x 88 x 23,5 cm |
| 4019588385863 |
6385/8886 |
Schiefergrau |
8,8 kg |
5,2 kg |
89 x 85 x 7,5 cm |
92,75 x 88 x 23,5 cm |
| 4019588585867 |
6585/8886 |
Gelb mit Smiley |
8,8 kg |
5,2 kg |
89 x 85 x 7,5 cm |
92,75 x 88 x 23,5 cm |
| 4019588485860 |
6485/8886 |
Ziegelrot |
8,8 kg |
5,2 kg |
89 x 85 x 7,5 cm |
92,75 x 88 x 23,5 cm |
| 4019588285866 |
6285/8886 |
Tannengrün |
8,8 kg |
5,2 kg |
89 x 85 x 7,5 cm |
92,75 x 88 x 23,5 cm |
| Top-Ausstattung |
- 85 cm Spiegel aus erstklassigem Aluminium (beidseitig pulverbeschichtet)
- Ausgelegt für den 6-Teilnehmer-Empfang
- 1 Orbitposition (z. B. Astra 19,2° Ost)
- Optimal für Wand- und Dachmontage
|
| Lokal Oscillator |
| Low-Band: 9,75 GHz |
| High-Band: 10,7 GHz |
| LNB-Steuerung |
| Vertikal: 11,5 - 14,5 V |
| Horizontal: 16 - 19 V |
| Allgemeine Merkmale |
| Material: Aluminium |
| Materialstärke: 1,6 mm |
| Beschichtung: Beidseitig pulverbeschichtet |
| Ausgangsfrequenzbereich |
| Low-Band: 950 - 1.950 MHz |
| High-Band: 1.100 - 2.150 MHz |
| Eingangsfrequenzbereich |
| Low-Band: 10,7 ... 11,7 GHz |
| High-Band: 11,7 ... 12,75 GHz |
| Geeignet für |
| Anzahl Orbitpositionen: 1 |
| Anzahl Teilnehmer: 6 |
| Technische Daten |
| Nennmaß: 0,85 m |
| F/D: 0,67 |
| G/T: 17,2 dBk |
| Offsetwinkel: 21 ° |
| Gewinn: 38,2 dBi @11,3GHz |
| Mast Ø: 65 mm max. |
| Feedaufnahme: 40-mm-Adapter |
| Rauschmaß |
| Unterer Frequenzbereich: 0,6 dB max. |
| Oberer Frequenzbereich: 0,6 dB max. |
| Lieferumfang |
| DigitalSat-Antenne SATMAN 850 PLUS, AZ/EL-Halterung, LNB-Halteschelle SATMAN (40 mm ), SCR-LNB, Schrauben, Montageanleitung |
