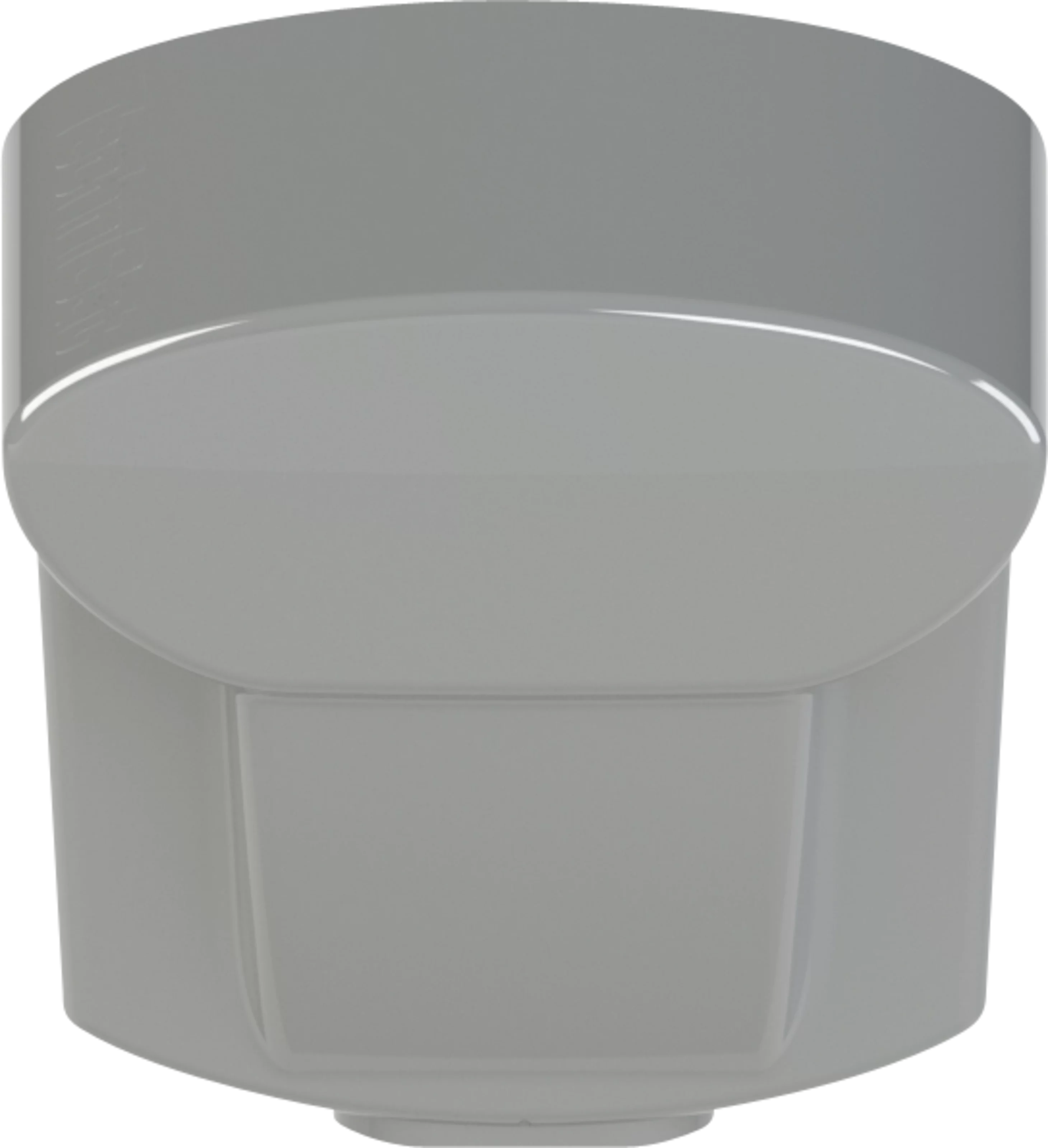

UNYSAT 24TN-LNB

UNYSAT 24TN-LNB

Einkabel-LNB für 24 Teilnehmer

Farbe	EAN	Art.-Nr.	Gewicht (Karton)	Gewicht (Gerät)	Gerät (BxHxT)	Karton (BxHxT)
grau	4019588088245	0000/8824	978 g	788 g	20 x 18,5 x 18,5 cm	21 x 21 x 19 cm

Top-Ausstattung
24 Teilnehmer an einem Kabel SCR-Protokoll gemäß EN50494 & EN50607 Teilnehmer 1-8 arbeitet mit EN50494 oder EN50607 Ab Teilnehmer 9 wird nur mit EN50607 gearbeitet Passend für alle TechniSat SATMAN Spiegel Antennnenjustage-Modus zum einfachen Ausrichten der Antenne

Umgebungsbedingungen Betrieb
Luftfeuchtigkeit: 10 ... 90 %
Umgebungstemperatur: -30 ... 60 °C

Lokal Oscillator
Genauigkeit: ± 1 MHz
Temperaturdrift: ± 2 MHz
Phasenrauschen: -80 dB Carrier/Hz @10kHz
High-Band: 10,4 GHz
Low-Band: 10,4 GHz

LNB-Steuerung
Bandumschaltung: 22 kHz
DiSEqC: EN50494 & EN50607
Vertikal: 11,5 ... 14,5 V
Horizontal: 16 ... 19 V

Ausgangsfrequenzbereich
Low-Band: 950 ... 1.950 MHz
High-Band: 1.100 ... 2.150 MHz

Eingangsfrequenzbereich
Low-Band: 10,7 ... 11,7 GHz
High-Band: 11,7 ... 12,75 GHz

Einkabelausgang
Ausgangsfrequenzbereich: 950 ... 2.150 MHz
Anzahl der Ausgangskanäle: 24
Frequenz der Ausgangskanäle: 975, 1025, 1075, 1125, 1175, 1225, 1275, 1325, 1375, 1425, 1475, 1525, 1575, 1625, 1675, 1725, 1775, 1825, 1875, 1925, 1975, 2025, 2075, 2125 MHz

Geeignet für
Anzahl Teilnehmer: 24
Anzahl Orbitpositionen: 1

Technische Daten
Ausgänge: 1
Skew: -20 ... 20 °
Verstärkung: 55 dB
Feedaufnahme: Für SATMAN
Impedanz: 75 Ω
Anschluss-Typ: F-Buchse

Rauschmaß
Rauschmaß: 1 dB

Stromversorgung
Stromverbrauch: max. 350 mA @13,5 V

Lieferumfang
UNYSAT-24TN-LNB
