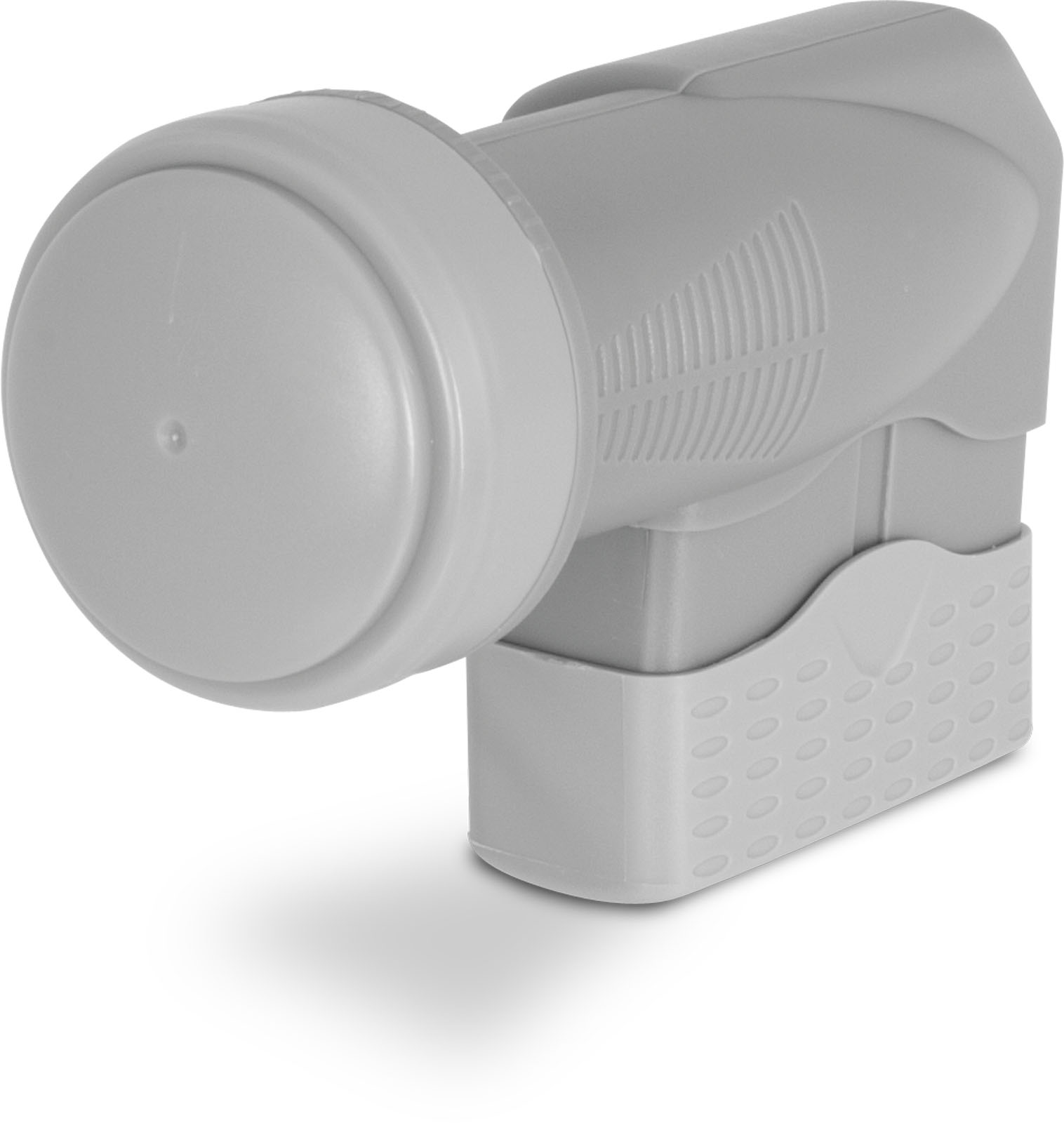

Eurotech Quad-LNB

Umgebungsbedingungen Betrieb
Luftfeuchtigkeit: 5 ... 100 %
Umgebungstemperatur: -30 ... 70 °C

Lokal Oscillator
Low-Band: 9,75 GHz
High-Band: 10,6 GHz
Genauigkeit: ± 1 MHz
Temperaturdrift: ± 2 MHz
Phasenrauschen: -80 dB Carrier/Hz @10kHz

LNB-Steuerung
Bandumschaltung: 22 kHz
Vertikal: 10,5 ... 14 V
Horizontal: 16 ... 20 V

Ausgangsfrequenzbereich
Low-Band: 950 ... 1.950 MHz
High-Band: 1.100 ... 2.150 MHz

Eingangsfrequenzbereich
Low-Band: 10,7 ... 11,7 GHz
High-Band: 11,7 ... 12,75 GHz

Geeignet für
Anzahl Teilnehmer: 4
Anzahl Orbitpositionen: 1

Technische Daten
Ausgänge: 4
Feedaufnahme: ø 40 mm
Verstärkung: 60 dB
Anschluss-Typ: F-Buchse
Impedanz: 75 Ω

Rauschmaß
Unterer Frequenzbereich: 0,7 dB max.
Oberer Frequenzbereich: 0,7 dB max.
Rauschmaß: 0,3 dB

Stromversorgung
LNB-Spannungsversorgung: 10,5 ... 20 V
Stromverbrauch: 130 mA (Typ.)
