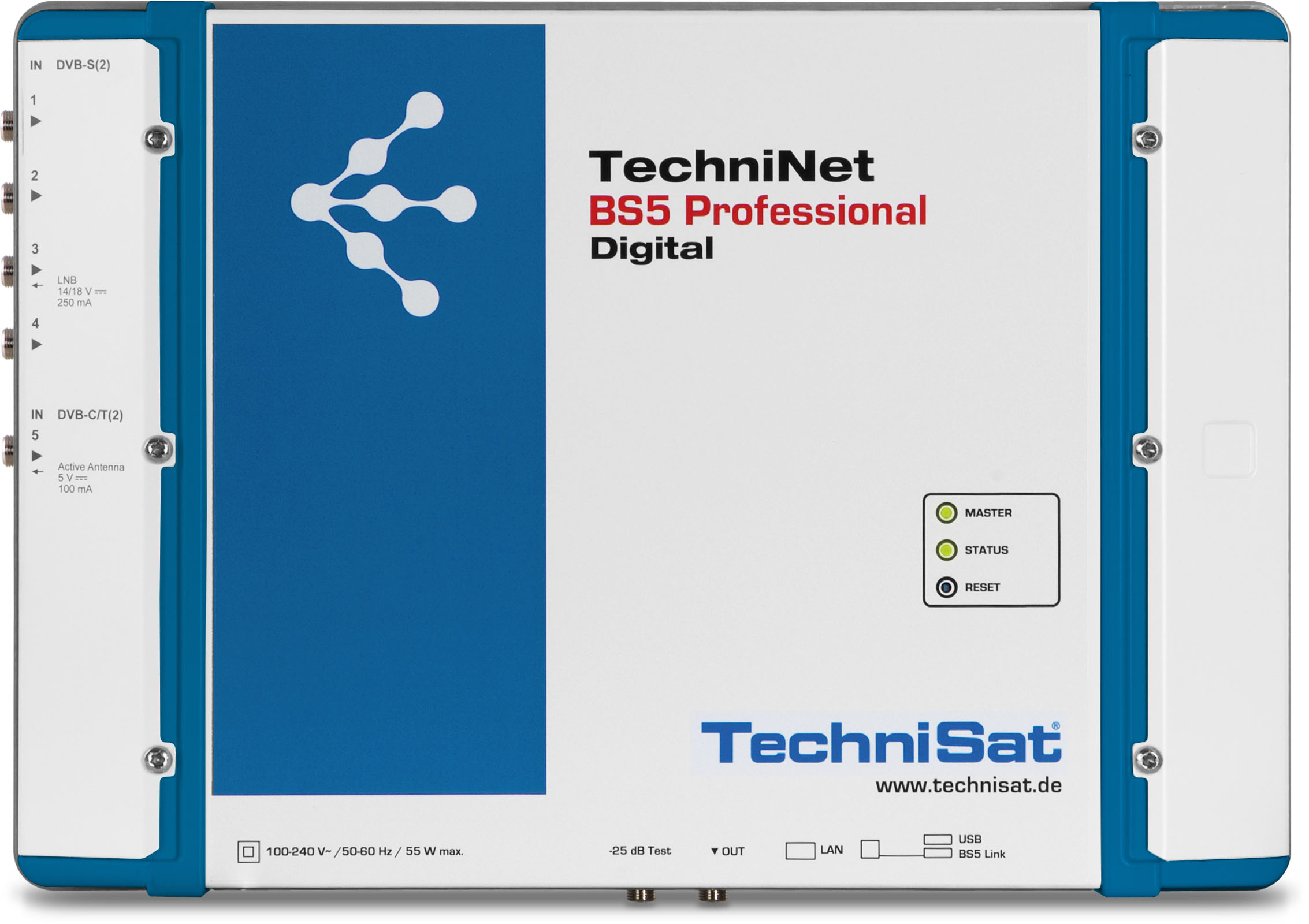

TECHNINET BS5 Professional

TECHNINET BS5 Professional

Digitale Multistandard 8-fach Kompaktkopfstation
Farbe EAN Art.-Nr. Gewicht (Karton) Gewicht (Gerät) Gerät (BxHxT) Karton (BxHxT)
blau/weiß 4019588059900 0000/5990 5,56 kg 3,95 kg 36 x 10 x 25 cm 49 x 14 x 34 cm
Top-Ausstattung
  • Stand-Alone-Kopfstelle mit 8-fach-Multi-Standard- Frontend DVB-S(2)/-T(2)/-C, 6-fach-Entschlüsselung (CI) und 8 DVB-C-konformen Ausgangskanälen (flexibel einstellbar)
  • Herausragende Ausgangswerte durch Direktumsetzung als FPGA-Lösung
  • 4 Sat-ZF-Eingänge mit DiSEqC 1.0-Funktionalität für Sat-Multischalter und 1 Terr.-/Kabel-Eingang, flexibel auf 8 Multi-Standard-Frontends verteilbar
  • Spannungsversorgung für LNB und aktive Antennen
  • Alle Übertragungs-Parameter sind mit der Konfigurations-Software TMS-BS5 einstellbar
  • Fernwartung und -konfiguration per PC-Software TMS-BS5
  • Umfangreiche Basisband-Signalverarbeitung mit z. B. Programmfilter-Funktionalität, NIT, LCN
  • Hohe Energieeffizienz
  • Wartungsfrei und geräuschlos durch lüfterfreies Design
  • 2 Kopfstationen kaskadierbar - 16 DVB-C Ausgangskänle
Umgebungsbedingungen Betrieb
Luftfeuchtigkeit: 10 ... 75 %
Umgebungstemperatur: 0 ... 45 °C
LNB-Steuerung
Vertikal: 14 V
Horizontal: 18 V
Bandumschaltung: 22 kHz
Stromaufnahme: max. 250 mA (an F-Buchse Nr. 3)
DiSEqC: 1 (Sat.-Pos. (A/B/C/D))
DVB-C-Ausgang
Modulation: 16-, 32-, 64-, 128-, 256-QAM
Symbolrate: 2,25 ... 7,2 Mbaud
MER: Typ. 45 dB (256-QAM, mit Equalizer)
Frequenzbereich: 47 ... 862 MHz
Ausgangspegel: 110 dBµV @862 MHz, einstellbar
Nebenwellenunterdrückung: > 60 dB
Signalausgang: F-Buchse
Ausgangsimpedanz: 75 Ω
Rückflussdämpfung: 14 dB @47 MHz (-1,5dB/Okt.)
Entschlüsselungssysteme
CI: 6x Ja
Konfiguration, Überwachung
Netzwerkanschluss: RJ45, Ethernet, 100BaseT, TCP/IP
Tuner (DVB-S2)
DVB-S2 Demodulator: EN 302 307
Demodulation: 8PSK, QPSK
Symbolraten: 1 ... 45 Mbaud
Roll off factor: 0,35
FEC Block Size: 64 kB
FEC Code rate (LDPC): 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Outer coding (BCH): GF(2^16), t=8, 10, 12
Tuner (DVB-S)
DVB-S Demodulator: EN 300 421
Demodulation: QPSK
Symbolraten: 1 ... 45 Mbaud
Roll off factor: 0,35
FEC Code rate: 1/2, 2/4, 3/4, 5/6, 6/7, 7/8
Interleaving: Convolutional; l=12
Outer coding: Reed Solomon 204, 188, T=8
Tuner (DVB-C)
Eingang: F-Buchse
Impedanz: 75 Ω
Frequenzbereich: 48 ... 862 MHz
Symbolraten: 1 ... 7,2 Mbaud
Modulation: 16-, 32-,64-, 128-, 256-QAM
Nyquist Roll-off: 0,15
FEC coding: 204, 188
SAT-ZF-Eingang / Multischalter
Frequenzbereich: 950 ... 2.150 MHz
Ein- und Ausgang: F-Buchse
Impedanz: 75 Ω
Eingangspegel: 60 ... 100 dBµV
LNB Spannungsversorgung: 14 / 18 V & 22kHz
LNB-Strom: Max. 250 mA an Eingang 3
Tuner (DVB-T)
Eingang: F-Buchse
Impedanz: 75 Ω
Frequenzbereich: 50,5 ... 858 MHz
Modulation: QPSK, 16-QAM, 64-QAM
Kanalbreite: 6, 7, 8 MHz
FFT mode: 2k, 8k
Guard interval: 1/4, 1/8, 1/16, 1/32
FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Tuner (DVB-T2)
Eingang: F-Buchse
Impedanz: 75 Ω
Frequenzbereich: 50,5 ... 858 MHz
Modulation: QPSK, 16-QAM, 64-QAM, 256-QAM
Kanalbreite: 1,7 / 5 / 6 / 7 / 8 MHz
FFT mode: 1k, 2k, 4k, 8k, 16k, 32k
Guard interval: 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
FEC: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Stromversorgung
Frequenz: 50 Hz
Nennspannung: 230 V
Netzteil: intern
Leistung/Energiewerte
Leistungsaufnahme im Ein-Zustand: 28 W
Lieferumfang
TechniNet BS5 Professional, Wandhalter, Montageanleitung, Lizenztexte
