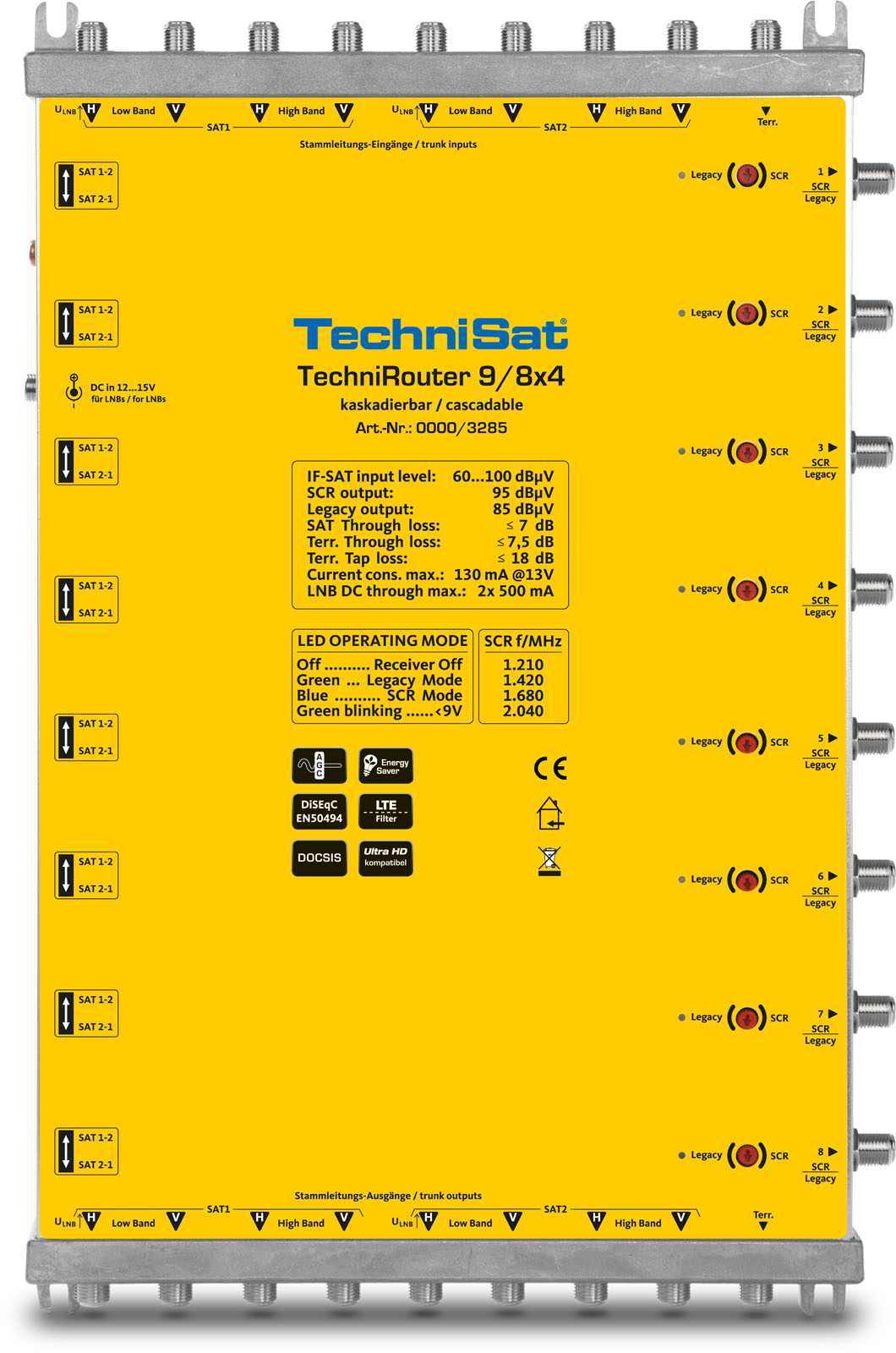

TECHNIROUTER 9/8x4
TechniRouter mit Anschlussmöglichkeit von 8 ZF-Ebenen (SatBlöcke) und einem terrestrischen Eingang zur Verteilung auf bis zu 32 Teilnehmer
| Farbe |
EAN |
Art.-Nr. |
| silber/gelb |
4019588032859 |
0000/3285 |
| Umgebungsbedingungen Betrieb |
| Luftfeuchtigkeit: 10 ... 75 % |
| Umgebungstemperatur: -25 ... 45 °C |
| Allgemeine Merkmale |
| Top-Ausstattung: SCR-Protokoll gemäß EN 50494 |
| Top-Ausstattung: 2 Orbitposition ohne Einschränkungen |
| Top-Ausstattung: 32 Teilnehmer auf 8 Ausgängen |
| Top-Ausstattung: Automatische Verstärkungsregelung (AGC) |
| Top-Ausstattung: Auf Legacy-Betrieb umschaltbar |
| Top-Ausstattung: In eine Multischalterverteilung integrierbar |
| Durchgangsdämpfung |
| Sat: ≤ 7 dB |
| Terrestrik: ≤ 7,5 dB |
| Einkabelausgang |
| Ausgangsfrequenzbereich: 5 ... 2.150 MHz |
| Anzahl der Ausgangskanäle: 32 (4 je Ausgang) |
| Frequenz der Ausgangskanäle: 1210, 1420, 1680, 2040 MHz |
| Frequenz Sat: 950 ... 2.150 MHz |
| Frequenz Terrestrik: 5 ... 790 MHz |
| Ausgangspegel Sat: ≤ 95 dBµV typ. |
| Empfangsbereich |
| Terrestrik: 5 ... 790 MHz |
| Sat: 950 ... 2.200 MHz |
| Entkopplung |
| Stämme: ≥ 30 dB |
| Tuner |
| TECHNIROUTER ready: Ja |
| Technische Daten |
| Sat-Eingänge: 8 |
| Terrestrische-Eingänge: 1 |
| Anzahl Kabelanschlüsse: 8 |
| Teilnehmer pro Kabel: 4 |
| Verstärkung |
| Sat: -15 ... 35 dB AGC gesteuert |
| Terrestrik: ≤ -18 dB bezogen auf Eingang |
| Stromversorgung |
| Nennspannung: 230 V |
| Frequenz: 50 Hz |
| Netzteil: extern DC 12V/1,5A |
| Stromverbrauch: max. 130 mA @13V (je SCR-Ausgang) |
| Lieferumfang |
| TechniRouter 9/8x4, Bedienungsanleitung |
