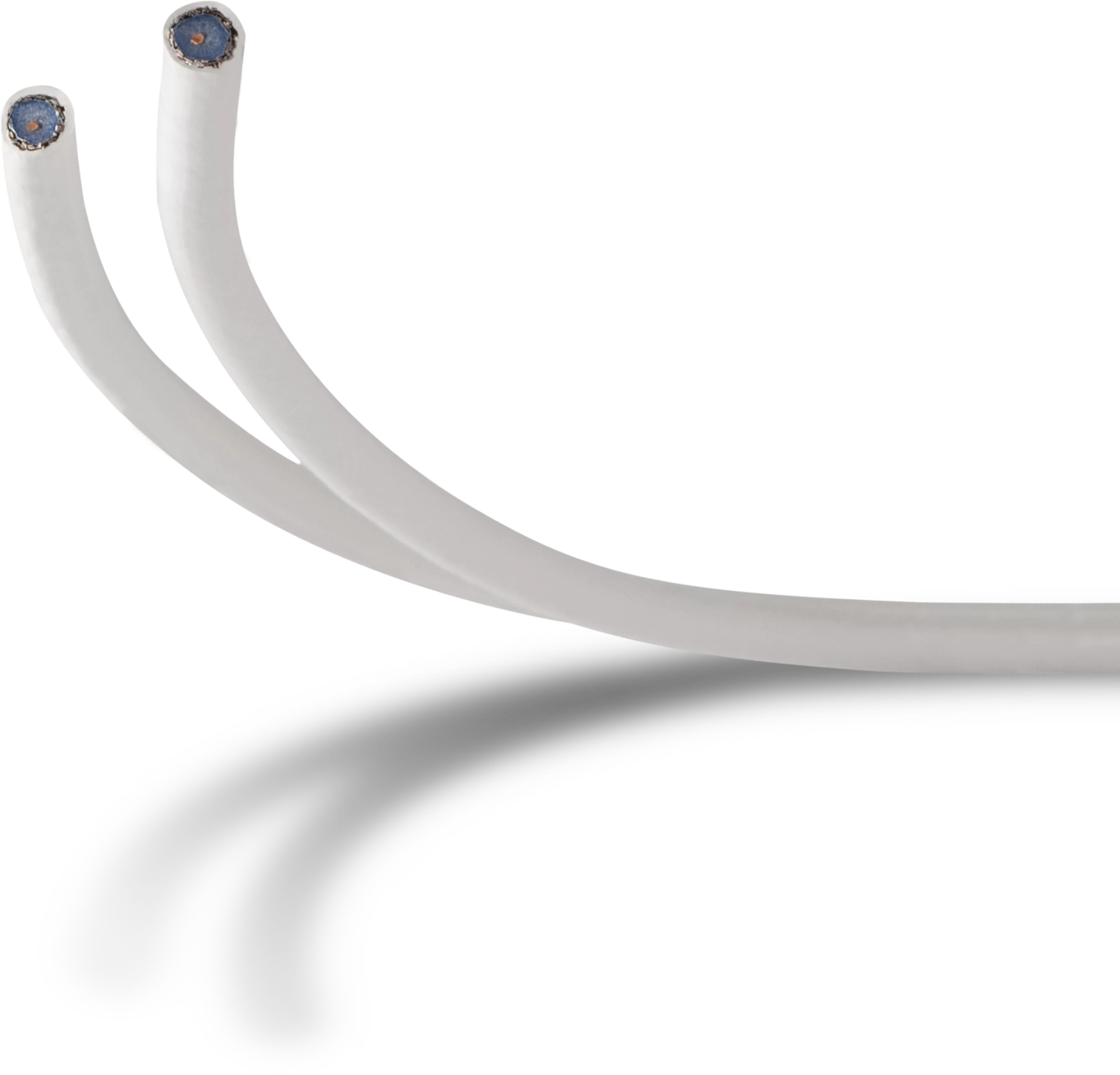

COAXSAT 115-2x3.6
4-fach geschirmtes 0.8/3.6 Twin-Koaxkabel für Sat- und BK-Bereich
| EAN | Farbe | Art.-Nr. | Gewicht (Karton) | Gewicht (Gerät) | Gerät (BxHxT) | Karton (BxHxT) |
|---|---|---|---|---|---|---|
| 4019588330221 | weiß | 0003/3022 | 7,5 kg | 6,46 kg | 27,5 x 27,5 x 15 cm | 55 x 45 x 40 cm |
| Top-Ausstattung |
|---|
|
| Dämpfung |
|---|
| 5 MHz: 2,45 dB/100m |
| 10 MHz: 3,34 dB/100m |
| 25 MHz: 5,05 dB/100m |
| 45 MHz: 6,57 dB/100m |
| 100 MHz: 7,2 dB/100m |
| 200 MHz: 11,8 dB/100m |
| 300 MHz: 13,9 dB/100m |
| 450 MHz: 17,8 dB/100m |
| 800 MHz: 24,6 dB/100m |
| 1000 MHz: 28,7 dB/100m |
| 1350 MHz: 33,2 dB/100m |
| 1750 MHz: 38,6 dB/100m |
| 2050 MHz: 42,9 dB/100m |
| 2250 MHz: 45,3 dB/100m |
| Transferimpedanz |
|---|
| 5 MHz: ≤ 0,5 mO/m |
| 30 MHz: ≤ 0,05 mO/m |
| Technische Daten |
|---|
| Frequenzbereich: 5 ... 3.000 MHz |
| Impedanz: 75 Ω (± 3) |
| Innenleiter Durchmesser: 0,8 mm |
| Innenleiter Material: Cu blank (OFC) |
| Isolation: Zell-PE |
| Durchmesser Dielektrikum: 3,6 mm (± 0,1) |
| Außenleiter: 1x Alu-Folie doppelt kaschiert und geklebt, 2x Cu-Geflecht Sn 16 x 3 x 0.13 mm, 1x Alu-Folie doppelt kaschiert |
| Mantel: PVC, weiß |
| Durchmesser übermantelt: 5,6 x 11 mm (± 0,2) |
| Biegeradius: ≥ 50 mm |
| Kopplungswiderstand: ≤ 0,5 mO/m @ 5 MHz |
| Kapazität: 55 pF /m |
| Verkürzungsfaktor: 0,85 |
| Schirmungsmaß: ≥ 115 dB ≙ Klasse A+ |
| Rückflussdämpfung |
|---|
| 5 - 30 MHz: ≥ 21 dB |
| 30 - 65 MHz: ≥ 33 dB |
| 65 - 470 MHz: ≥ 27 dB |
| 470 - 1800 MHz: ≥ 26 dB |
| 1800 - 2450MHz: ≥ 26 dB |
| Lieferumfang |
|---|
| 80m-Spule |
