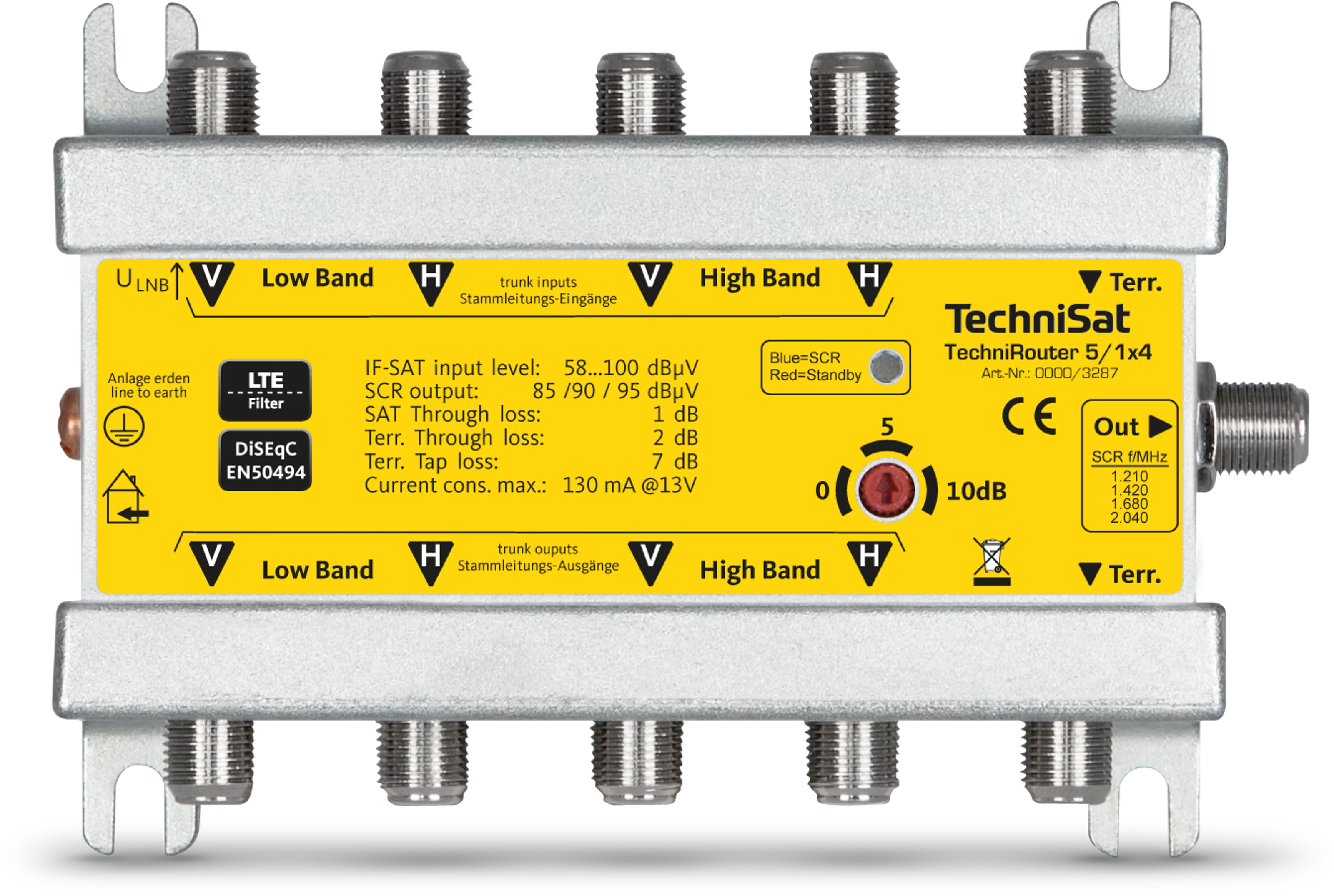

TECHNIROUTER 5/1x4
TechniRouter mit Anschlussmöglichkeit von 4 ZF-Ebenen (SatBlöcke) und einem terrestrischen Eingang zur Verteilung auf einen Kabelstrang für 4 Teilnehmer
| EAN |
Art.-Nr. |
| 4019588032873 |
0000/3287 |
| 4019588132870 |
0001/3287 |
| Umgebungsbedingungen Betrieb |
| Luftfeuchtigkeit: 10 ... 75 % |
| Umgebungstemperatur: -25 ... 45 °C |
| LNB-Steuerung |
| Stromaufnahme: max. 300 mA (wird vom Router erzeugt) |
| Allgemeine Merkmale |
| Top-Ausstattung: SCR-Protokoll gemäß EN 50494 |
| Top-Ausstattung: In eine Multischalterverteilung integrierbar |
| Top-Ausstattung: Stromsparend, weil ohne Netzteil einsetzbar |
| Top-Ausstattung: Automatische Verstärkungsregelung (AGC) |
| Top-Ausstattung: SCR-Pegel einstellbar |
| Durchgangsdämpfung |
| Sat: ≤ 1 dB |
| Terrestrik: ≤ 2 dB |
| Einkabelausgang |
| Ausgangsfrequenzbereich: 5 ... 2.150 MHz |
| Anzahl der Ausgangskanäle: 4 |
| Frequenz der Ausgangskanäle: 1210, 1420, 1680, 2040 MHz |
| Frequenz Sat: 950 ... 2.150 MHz |
| Frequenz Terrestrik: 5 ... 790 MHz |
| Ausgangspegel Sat: ≤ 85 ... 95 dBµV typ. |
| Empfangsbereich |
| Terrestrik: 5 ... 790 MHz |
| Sat: 950 ... 2.200 MHz |
| Entkopplung |
| Stämme: ≥ 30 dB |
| Tuner |
| TECHNIROUTER ready: Ja |
| Technische Daten |
| Sat-Eingänge: 4 |
| Terrestrische-Eingänge: 1 |
| Anzahl Kabelanschlüsse: 1 |
| Teilnehmer pro Kabel: 4 |
| Verstärkung |
| Sat: -15 ... 35 dB AGC gesteuert |
| Terrestrik: -7 dB bezogen auf Eingang |
| Stromversorgung |
| Stromverbrauch: max. 130 mA @13V |
| Lieferumfang |
| TechniRouter 5/1x4, Bedienungsanleitung |
