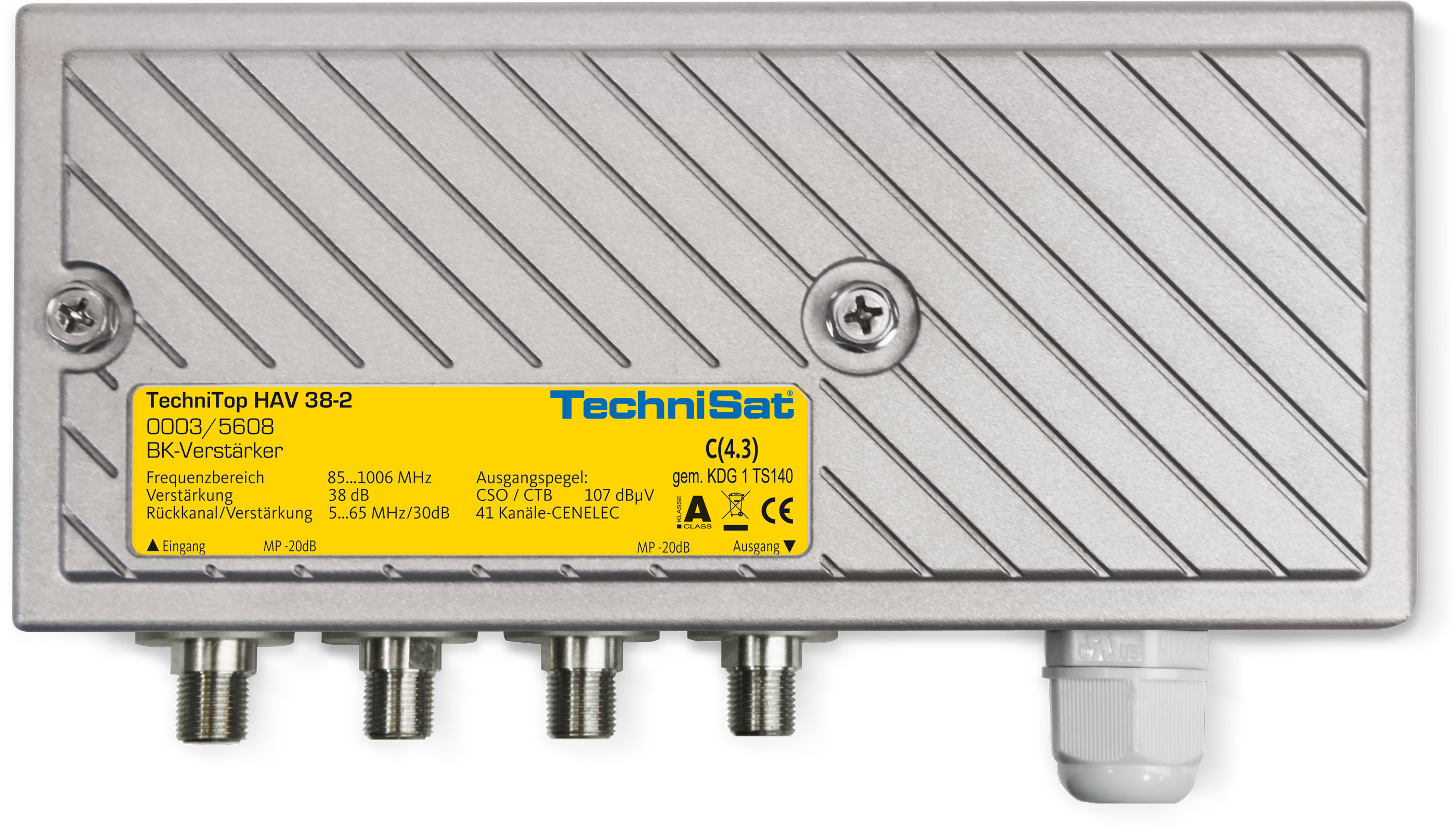

TECHNITOP HAV 38-2
BK-Hausanschlussverstärker mit 38 dB Verstärkung für den Frequenzbereich 85-1006 MHz und Rückkanal von 5-65 MHz.
| EAN |
Farbe |
Art.-Nr. |
Gewicht (Karton) |
Gewicht (Gerät) |
Gerät (BxHxT) |
Karton (BxHxT) |
| 4019588356085 |
silber |
0003/5608 |
906 g |
744 g |
19,5 x 6 x 6 cm |
24 x 7 x 13,5 cm |
| Allgemeine Merkmale |
| Top-Ausstattung: 38 dB Verstärkung |
| Top-Ausstattung: im Alu-Druckgussgehäuse (Schutzklasse IP54) |
| Top-Ausstattung: mit Messbuchsen an Ein- und Ausgang (-20 dB) |
| Top-Ausstattung: Dämpfung und Entzerrung einstellbar |
| Top-Ausstattung: Entwickelt nach der KDG 1-Klassifizierung TS 140 |
| Top-Ausstattung: Schirmung Klasse A gemäß EN 500083-2 |
| Ausgangspegel |
| IMA DIN 45004B VHF: 107 dB |
| IMA DIN 45004B UHF: 107 dB |
| Technische Daten |
| Frequenzbereich: 85 ... 1.006 MHz |
| Frequenzbereich Rückweg: 5 ... 65 MHz |
| Verstärkung: 38 dB |
| CSO / CTB: 107 dBµV |
| Rauschmaß: ≤ 5,5 dB |
| Schirmungsmaß: ≥ 80 dB EN 50083-2 (Klasse A) |
| Messpunkte Ausgang + Eingang: -20 dB (± 2,5) |
| Schutzart: IP 50 |
| Anschluss-Typ: F-Buchsen |
| Impedanz: 75 Ω |
| Rückflussdämpfung: ≥ 18 dB (-1,5 dB/Okt.) |
| Dämpfungssteller Interstage: 6 dB |
| Regelbereich |
| Dämpfungssteller: 15 dB |
| Entzerrer: 15 dB |
| Strombedarf |
| Leistungsaufnahme: 10 W |
| Stromversorgung |
| Nennspannung: 115 / 230 V ~ |
| Frequenz: 47 ... 63 Hz |
| Nennleistung: 10 W |
| Lieferumfang |
| TECHNITOP HAV 38-2, Bedienungsanleitung |
