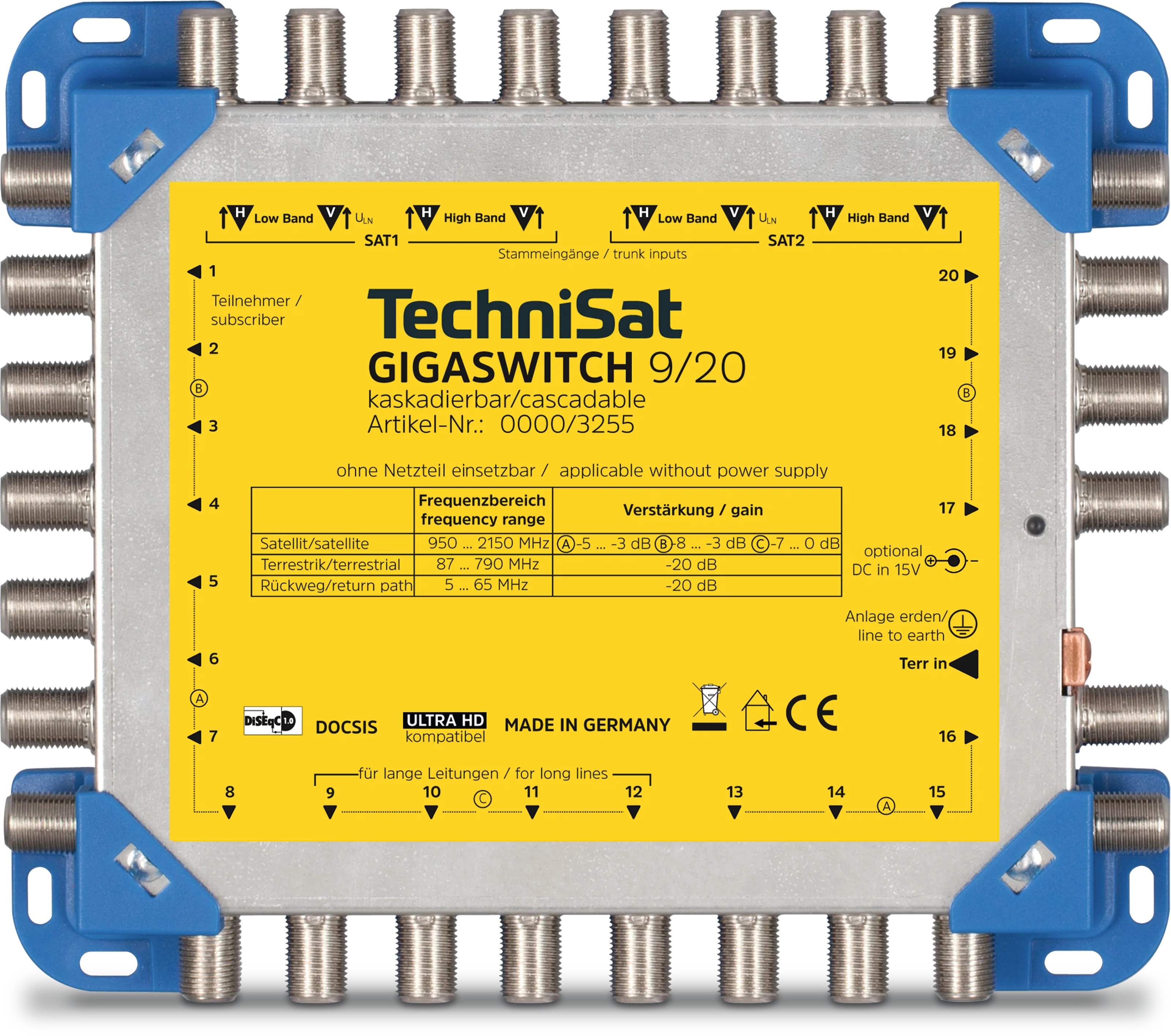

GIGASWITCH 9/20
Kompakt-Multischalter für 20 Teilnehmer zur Verteilung von 2 Orbitpositionen und terrestrischen Signalen
| Farbe |
EAN |
Art.-Nr. |
Gewicht (Karton) |
Gewicht (Gerät) |
Gerät (BxHxT) |
Karton (BxHxT) |
| Blau/Gelb |
4019588032552 |
0000/3255 |
743 g |
448 g |
17,5 x 3,5 x 15 cm |
26,5 x 6 x 15,5 cm |
| Top-Ausstattung |
- Verstärkung im Sat-Bereich
- Schräglagen-vorkompensiert
- Stromsparend ohne Netzteil einsetzbar
- Eingang für terrestrische Signale
- Durchschnittliche Anschlussdämpfung im Sat-Bereich von nur 5 dB
- Terrestrischer-Bereich: 87 ... 790 MHz (-20 dB)
- Rückweg-Bereich: 5 ... 65 MHz (-20 dB)
- Alle Ausgänge sind DOCSIS-(Rückweg-)tauglich
|
| Umgebungsbedingungen Betrieb |
| Umgebungstemperatur: -25 ... 45 °C |
| Luftfeuchtigkeit: 10 ... 70 % |
| Empfangsbereich |
| Sat: 950 ... 2.150 MHz |
| Terrestrik: 5 ... 790 MHz |
| Rückkanal: 5 ... 68 MHz |
| Entkopplung |
| Ausgänge: > 25 dB |
| Technische Daten |
| Sat-Eingänge: 8 |
| Terrestrische-Eingänge: 1 |
| Ausgänge: 20 |
| Verteillänge: max. 70 m |
| Verstärkung |
| Sat: -5 dB typisch |
| Terrestrik: -20 dB |
| Rückkanal: -20 dB |
| Stromversorgung |
| Nennspannung: 230 V |
| Frequenz: 50 Hz |
| Netzteil: extern 15V/1,2A |
| Lieferumfang |
| GIGASWITCH 9/20, Steckernetzteil (15V/1,2A), Montageanleitung |
